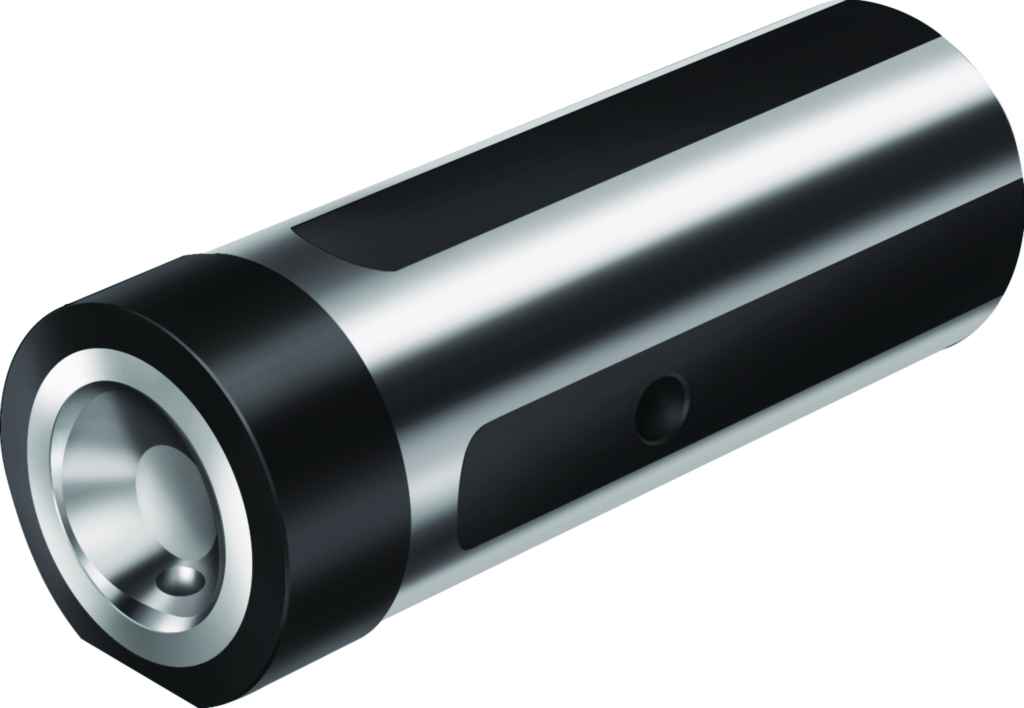

Unités de serrage WALTER C3-NC2000-08018-32
Voir les détails techniques
Références
Web : I994-B701170
Fabricant : C3-NC2000-08018-32
Unités de serrage Typ 3000 / 2000 / 20.5 • Queue cylindrique avec méplat • métrique • Neutre • A queue cylindrique, pour l'usinage intérieur • C3 • A serrage manuel
| 7105d2949384f1fc639d984de4fc4ff8_mm | G1/8 |
| Diamètre d'admission d1 (mm) | 32 |
| Taille Taille (mm) | C3 |
| Hauteur h (mm) | 30 |
| 489d66e497a9bd7a455820e38db4280d_mm | 26 |
| longueur utile l3 (mm) | 0 |
| 6f982874ce4cd36b68ffa75edfb5a846_mm | 18 |
| Longueur de queue l5 (mm) | 80 |
| 5b784d8f2346d6b42886f019345df0a0_mm | 45,5 |
| Désignation d'outil Désignation | C3-NC2000-08018-32 |
| Type de forme du côté de la pièce FMT | INT |
| 442597a1f3690a6f73f161fb670b1a5f_mm | 30 |
| Direction de coupe HAND (mm) | N |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 18 |
| Longueur de porte-à-faux LPR (mm) | 18 |
| Longueur de queue LS (mm) | 80 |
| Hauteur totale OAH (mm) | 47,95 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 98 |
| Largeur totale OAW (mm) | 45,5 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Classification par image TSYC | NC2000 |
| Largeur fonctionnelle WF (mm) | 0 |
| Masse (poids) WT (kg) | 0,64 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -18 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
