Unités de serrage

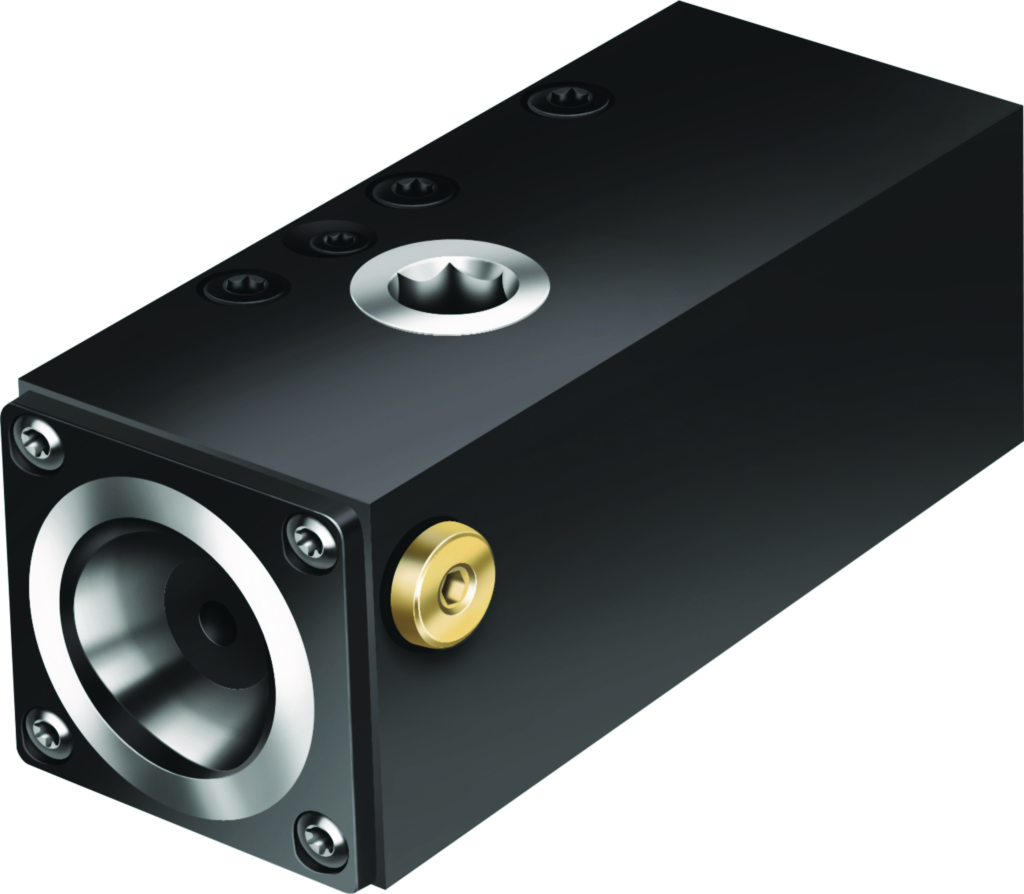

Unités de serrage WALTER C3-RC2085-4038M

Voir les détails techniques

Références

Web : I994-B701194

Fabricant : C3-RC2085-4038M

Description

Unités de serrage Typ 2080 / 2085 • métrique • Droite • C3 • A serrage manuel • A queue carrée, pour l'usinage extérieur

Détails techniques

003ab00e1a3fbd76da1f8f35b928c58e_mm	G1/8
Taille Taille (mm)	C3
9684ab784dcd9c8bc530a74c3c884bbf_mm	20
cc2f36dc855bc1b723816f3b39445758_mm	79
Longueur de queue l₅ (mm)	19
3390319d41ef6beab027659ec0082a97_mm	62
Longueur totale l₁ (mm)	95
5c9dfe9218e53ffaa5ae0d81eebea0a7_mm	38
Désignation d'outil Désignation	C3-RC2085-4038M
bc5567b5957ef2f9a56a45f5c727bb3b_mm	20
longueur utile l₃ (mm)	25
Hauteur h (mm)	40
Poids Poids (kg)	1,1
Direction de coupe HAND (mm)	R
Hauteur fonctionnelle HF (mm)	20
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	19
Longueur de porte-à-faux LPR (mm)	95
Hauteur totale OAH (mm)	62
Quantitée résiduelle de réaffûtage OAL (mm)	95
Largeur totale OAW (mm)	38
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Classification par image TSYC	R/LC2085-VIERKANT
fde455126eaf3dc83d6494d63448d031_mm	20
Largeur fonctionnelle WF (mm)	25
Masse (poids) WT (kg)	1,068
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-19
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
