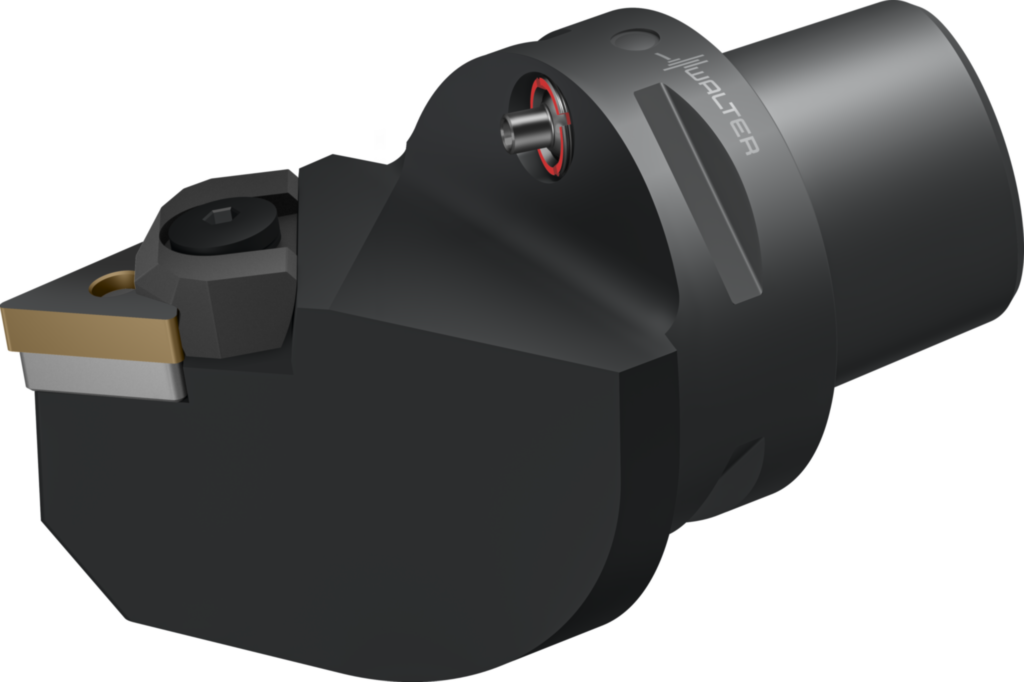

Porte-outil de tournage – Serrage par coin WALTER C4-MTJNL-27050-16

Référence web : I994-B713493
Référence fabricant : C4-MTJNL-27050-16

Porte-outil de tournage – Serrage par coin

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Porte-outil de tournage – Serrage par coin C...-MTJN • Walter Turn • métrique • Walter Capto^TM ISO 26623 • κ=93° • Gauche • C4 • plaquette triangulaire • TN .. 1604 ..

Détails techniques

Serrage	Par coin
Série	C...-MTJN
Code de la taille de la liaison d₁ (mm)	C4
2902655dc0181761884d1195e9ecf55d_°	-6
ab19229e42b735750ac92c52e3bf94d2_°	-6
Longueur fonctionnelle l₄ (mm)	50
Désignation d'outil Désignation (mm)	C4-MTJNL-27050-16
b4e29c99d273c11907c36c8b7cef0137_mm	16
Plaquettes amovibles possibles Type	TN .. 1604 ..
Largeur fonctionnelle f (mm)	27
2758792bbe2b032dd24416c7e4e2b323	EXT
Angle d'arête orthogonal GAMO (°)	-6
Direction de coupe HAND	L
Hauteur fonctionnelle HF (mm)	0
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	93
Angle d'inclinaison LAMS (°)	-6
Longueur fonctionnelle LF (mm)	50
00e961cd433afdd024d72a3c72daa198_°	TNMG 16 04 08
nombre des possibilités d'utilisation NOI (°)	400
Quantitée résiduelle de réaffûtage OAL (mm)	74
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	22
Forme de plaquette SC	T
Codage des places de plaquette SSC	16
Classification par image TSYCISO	MTJNL-CAPTO-AUSSEN
Largeur fonctionnelle WF (mm)	27
Masse (poids) WT (kg)	0,41
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-50
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	27
Puce J7	0
Procédé d'usinage J8	DFA
Longueur de porte-à-faux LPR (mm)	74
Numéro standard Caractéristique NSM	DIN4000-90
