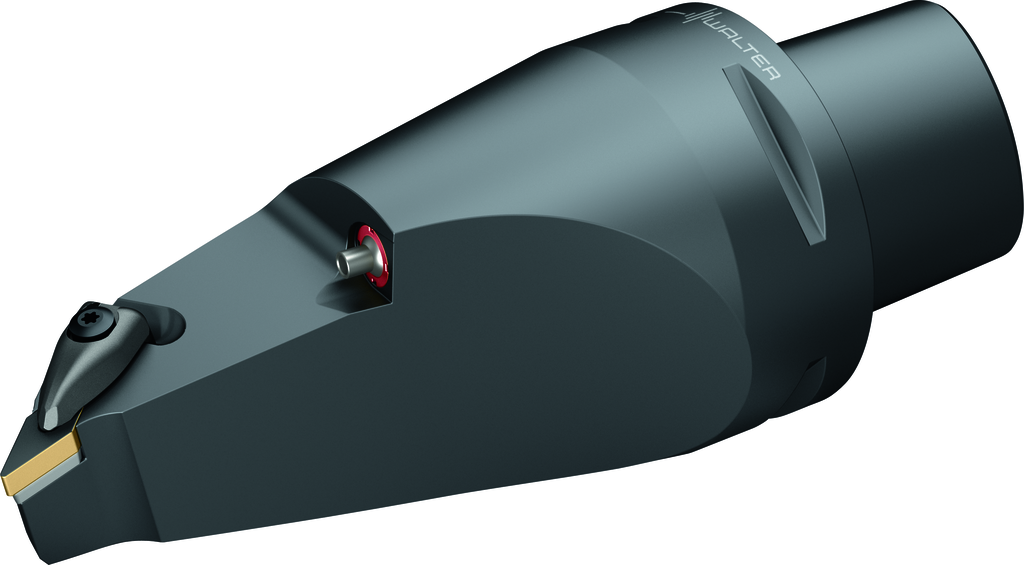

Porte-outil de tournage 45° – Serrage par bride WALTER C8-DVMNL-00160-16

Référence web : I994-B713959
Référence fabricant : C8-DVMNL-00160-16

Porte-outil de tournage 45° – Serrage par bride

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

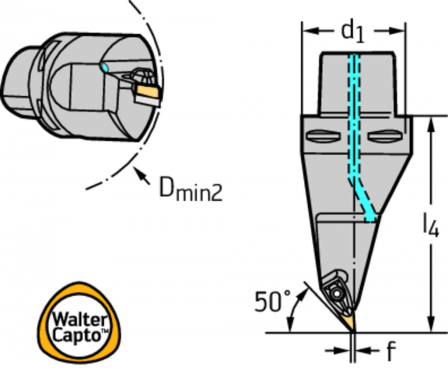

Porte-outil de tournage 45° – Serrage par bride C...-DVMN • Walter Turn • métrique • Walter Capto^TM ISO 26623 • κ=95° • Gauche • C8 • plaquette rhombique • VN .. 1604 ..

Détails techniques

Serrage	Par bride
Série	C...-DVMN
Code de la taille de la liaison d₁ (mm)	C8
161d177a6059a07373776de9926cbb39_mm	110
2902655dc0181761884d1195e9ecf55d_°	-4
ab19229e42b735750ac92c52e3bf94d2_°	-14
Longueur fonctionnelle l₄ (mm)	160
Désignation d'outil Désignation (mm)	C8-DVMNL-00160-16
b4e29c99d273c11907c36c8b7cef0137	16
Plaquettes amovibles possibles Type	VN .. 1604 ..
Largeur fonctionnelle f (mm)	1
2758792bbe2b032dd24416c7e4e2b323	EXT
Angle d'arête orthogonal GAMO (°)	-4
Direction de coupe HAND	L
Hauteur fonctionnelle HF (mm)	0
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	95
Angle d'inclinaison LAMS (°)	-14
Longueur fonctionnelle LF (mm)	160
00e961cd433afdd024d72a3c72daa198_°	VNMG 16 04 08
nombre des possibilités d'utilisation NOI	400
Quantitée résiduelle de réaffûtage OAL (mm)	208
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	47
Forme de plaquette SC	V
Codage des places de plaquette SSC	16
Moment de rotation TQ (Nm)	3
Classification par image TSYCISO	DVMNL-CAPTO-AUSSEN
Largeur fonctionnelle WF (mm)	0,9
Masse (poids) WT (kg)	3,83
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-160
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0,9
Longueur de porte-à-faux LPR (mm)	208
Numéro standard Caractéristique NSM	DIN4000-90
