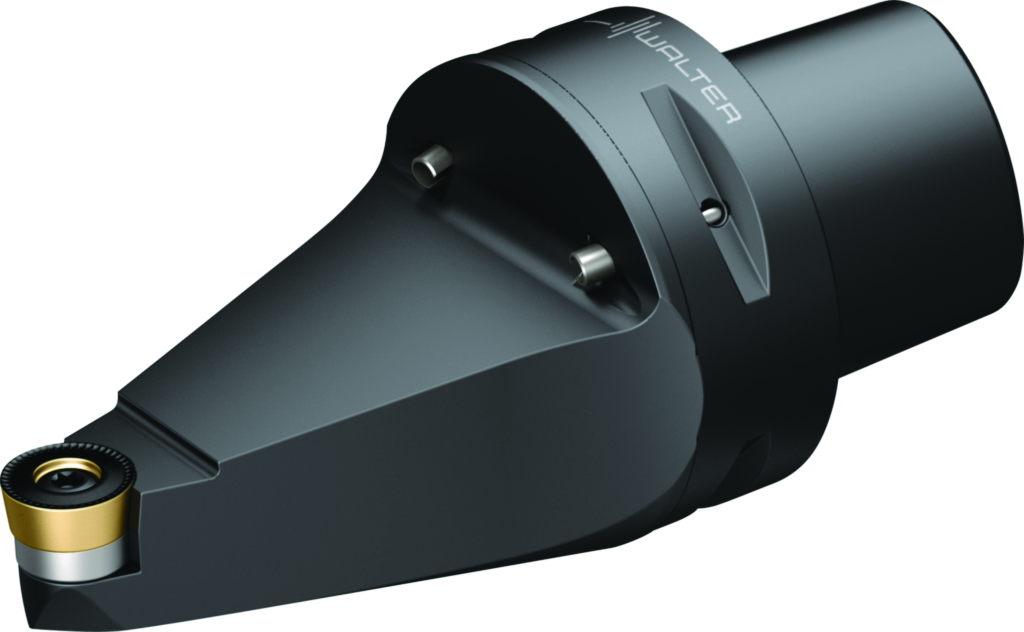

Porte-outil de tournage 45° – Serrage par vis

Porte-outil de tournage 45° – Serrage par vis WALTER C6-SRDCN-00100-10

Voir les détails techniques

Références

Web : I994-B713916

Fabricant : C6-SRDCN-00100-10

Description

Porte-outil de tournage 45° – Serrage par vis C...-SRDC • Walter Turn • métrique • Walter Capto^TM ISO 26623 • Neutre • C6 • plaquette ronde • RC .. 10T3 ..

Détails techniques

Serrage	Vis
Série	C...-SRDC

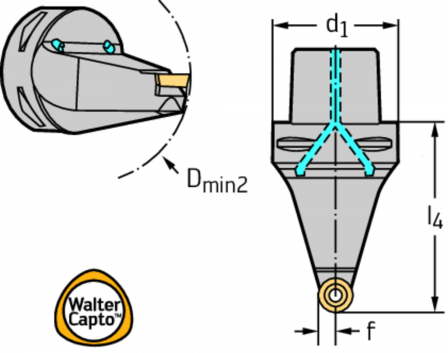

Code de la taille de la liaison d₁ (mm)	C6
161d177a6059a07373776de9926cbb39_mm	110
2902655dc0181761884d1195e9ecf55d_°	0
ab19229e42b735750ac92c52e3bf94d2_°	0
Longueur fonctionnelle l₄ (mm)	100
Désignation d'outil Désignation	C6-SRDCN-00100-10
b4e29c99d273c11907c36c8b7cef0137	10
Plaquettes amovibles possibles Type	RC . T10T3M0 ..
Largeur fonctionnelle f (mm)	5
2758792bbe2b032dd24416c7e4e2b323	EXT
Angle d'arête orthogonal GAMO (°)	0
Direction de coupe HAND (kg)	N
Hauteur fonctionnelle HF (mm)	0
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	0
Angle d'inclinaison LAMS (°)	0
Longueur fonctionnelle LF (mm)	100
Désignation de la plaquette de coupe MIID	RCMT 10 T3 M0
nombre des possibilités d'utilisation NOI	400
Quantitée résiduelle de réaffûtage OAL (mm)	138
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	90
Forme de plaquette SC	R
Codage des places de plaquette SSC	10
Classification par image TSYCISO	SRDC-CAPTO-AUSSEN-45
Largeur fonctionnelle WF (mm)	5
Masse (poids) WT (kg)	1,403
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-100
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	-5
Numéro standard Caractéristique NSM	DIN4000-90
