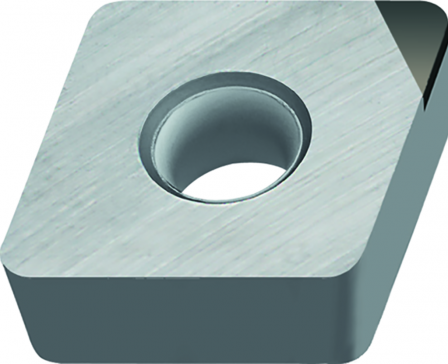

Plaquettes de tournage CBN – Rhombiques positives 80° WALTER CPGW050204 WCB50

Référence web : I994-B707403
Référence fabricant : CPGW050204 WCB50

Plaquettes de tournage CBN – Rhombiques positives 80°

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

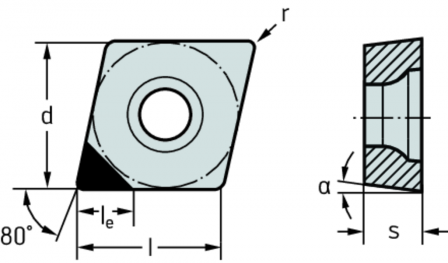

CBN – Rhombiques positives 80° CPGW ...-A27 • angle de dépouille principal=11° • WCB50

Détails techniques

Série	CPGW
Nombre d'arêtes de coupe Nombre d'arêtes de coupe (°)	1
Longueur d'arête de coupe l (mm)	5,65
Désignation d'outil Désignation (mm)	CPGW050204 WCB50
Rayon r (mm)	0,4
diamètre d'alesage de fixation D1 (mm)	2,5
Angle de coin plaquette de coupe EPSR (°)	80
Désignation du matériau de coupe du fabricant GRADE (mm)	WCB50
Désignation normée du matériau de coupe, application principale GRDPRIO (°)	-
Version de plaquette HAND (kg)	N
cercle inscrit IC (mm)	5,56
Code de connexion, plaquette de coupe IIC	WR$$CP0502$$3NB$$$$
Kappa KAP (°)	0
Longueur du bord de coupe L (mm)	5,65
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	2,38
Épaisseur de plaquette S1 (mm)	2,38
Codage des places de plaquette SSC	5
Norme STDNO (mm)	-
Classe de tolérance TC	G
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	CPGW-CBN
Identificateur de racleur WEP	0
Masse (poids) WT (kg)	0,006
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Désignation du produit J22	5261
Identifiant de l'entreprise J3	W
Code de connexion, du côté de la machine J6	WR$$CP0502$$3NB$$$$
Procédé d'usinage J8	BVB
Numéro standard Caractéristique NSM	DIN4000-76
