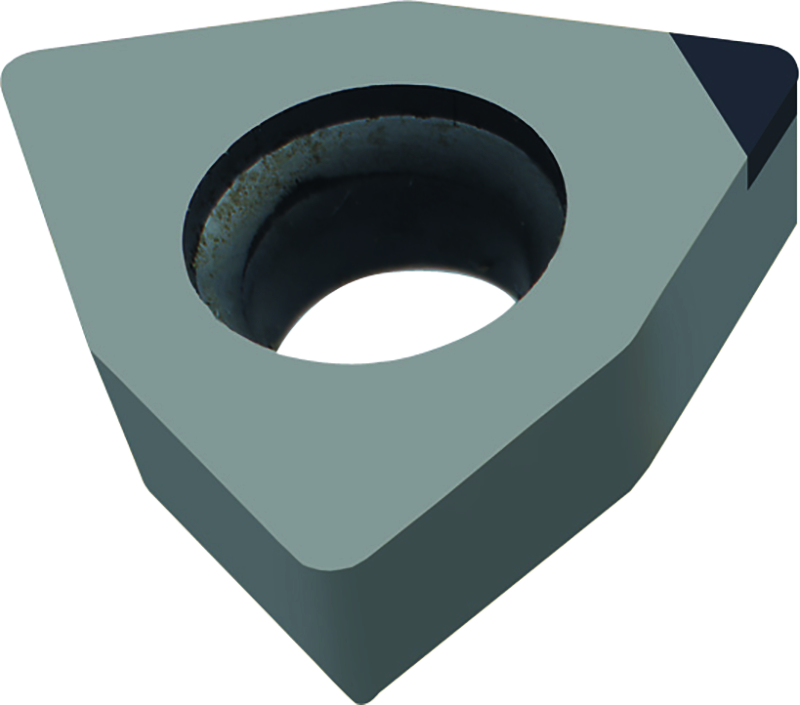

CBN – Trigones positives 80° WALTER WCMW020104 WCB50

Référence web : I994-B707406
Référence fabricant : WCMW020104 WCB50

CBN – Trigones positives 80°

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

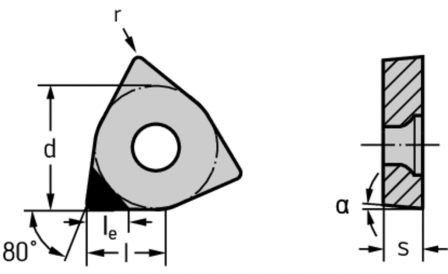

CBN – Trigones positives 80° WCMW ...-A27 • angle de dépouille principal=7° • WCB50

Détails techniques

Série	WCMW
Nombre d'arêtes de coupe Nombre d'arêtes de coupe (°)	1
Longueur d'arête de coupe l (mm)	2,7
Désignation d'outil Désignation (mm)	WCMW020104 WCB50
Rayon r (mm)	0,4
diamètre d'alesage de fixation D1 (mm)	2,2
Angle de coin plaquette de coupe EPSR (°)	80
Désignation du matériau de coupe du fabricant GRADE (mm)	WCB50
Désignation normée du matériau de coupe, application principale GRDPRIO (°)	-
Version de plaquette HAND (kg)	N
cercle inscrit IC (mm)	3,97
Code de connexion, plaquette de coupe IIC	WR$$WC0201$$3NB$$$$
Kappa KAP (°)	0
Longueur du bord de coupe L (mm)	2,7
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	1,59
Épaisseur de plaquette S1 (mm)	1,59
Codage des places de plaquette SSC	2
Norme STDNO (mm)	-
Classe de tolérance TC	M
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	WCMW-CBN FINEBORING
Identificateur de racleur WEP	0
Masse (poids) WT (kg)	0,006
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Désignation du produit J22	118
Identifiant de l'entreprise J3	W
Code de connexion, du côté de la machine J6	WR$$WC0201$$3NB$$$$
Procédé d'usinage J8	BVB
Numéro standard Caractéristique NSM	DIN4000-76

Produits similaires

	Série	Profondeur de coupe a p (mm)	sens	Code forme de la plaquette	épaisseur plaquette	Rayon de bec r (mm)	Avance f (mm)		longueur d’arête de coupe	Angle d'attaque α (Deg)	Longueur d'arête de coupe l (mm)
Fin de commercialisation Produit remplacé CBN – Rhombiques positives 35° 5202148 WALTER VBMW160404-2 WCB50 Référence web : I994-B704390 Détails	VBMW	0,1 - 0,3	N	V	4,7625	0,4	0,05 - 0,2	16	16,6063	5
Fin de commercialisation Produit remplacé CBN – Rhombiques positives 55° 5202136 WALTER DCMW11T304-2 WCB50 Référence web : I994-B704283 Détails	DCMW	0,1 - 0,3	N	D	3,96875	0,4	0,05 - 0,2	11	11,6279	7
Fin de commercialisation Produit remplacé CBN – Rhombiques positives 55° 5202138 WALTER DCMW11T308-2 WCB50 Référence web : I994-B704284 Détails	DCMW	0,1 - 0,5	N	D	3,96875	0,8	0,05 - 0,25	11	11,6279	7
Fin de commercialisation Produit remplacé CBN – Rhombiques positives 55° 7636879 WALTER DCGW070208TM-2 WBH10 Référence web : I994-B704262 Détails	DCGW	0,1 - 0,5	N	D	2,38125	0,8	0,05 - 0,25	7	7,7519	7
Fin de commercialisation Produit remplacé CBN – Rhombiques positives 80° 5202140 WALTER CCMW09T304-2 WCB50 Référence web : I994-B704220 Détails	CCMW	0,1 - 0,3	N	C	3,96875	0,4	0,05 - 0,2	9	9,6719	7
Fin de commercialisation Produit remplacé CBN – Rhombiques positives 80° 5202144 WALTER CCMW060204-2 WCB50 Référence web : I994-B704219 Détails	CCMW	0,1 - 0,3	N	C	2,38125	0,4	0,05 - 0,2	6	6,448	7
CBN – Trigones positives 80° WALTER WCMW020102 WCB50 Référence web : I994-B707404 Détails	WCMW										2,7
CBN – Trigones positives 80° WALTER WCMW020102 WCB80 Référence web : I994-B707405 Détails	WCMW										2,7
CBN – Trigones positives 80° WALTER WCMW020104 WCB50 Référence web : I994-B707406 Détails	WCMW										2,7
CBN – Trigones positives 80° WALTER WCMW030202 WCB50 Référence web : I994-B707407 Détails	WCMW										3,5
