Fraise disque pour le fraisage de rainures WALTER F2252.B.100.Z04.09.S684
Référence web : I994-B700181
Référence fabricant : F2252.B.100.Z04.09.S684
Référence fabricant : F2252.B.100.Z04.09.S684

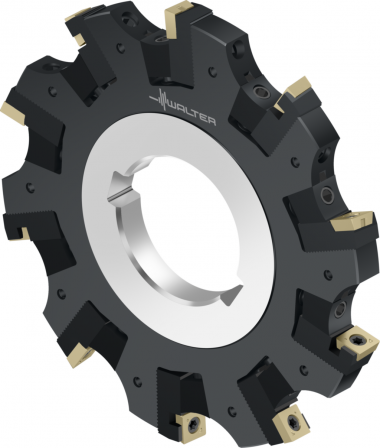

Fraise disque pour le fraisage de rainures
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Fraise disque pour le fraisage de rainures F2252 • Alésage cylindrique Rainure longitudinale DIN 138 • métrique • MP .. 0603 .. • Dc=100mm • SB=9-10mm
Détails techniques
| Série | F2252 |
| 68bd1351cd1de4c22aa9c54adc874f76_mm | 24 |
| Nombre de plaquettes amovibles - côté frontal Nb. de plaqu. (EA) | 4 |
| Nombre de plaquettes amovibles - périphériques Nb. de plaqu. (EA) | 4 |
| a078dd107ad734989eebced15ba5796b_mm | 9 |
| 64b3b8852e874e69c1b45c60b638cd4b_mm | 10 |
| Diamètre de coupe Dc (mm) | 100 |
| Diamètre de liaison d1 (mm) | 32 |
| 93d05039ff5c3ec469f6878955db0efc_mm | 50 |
| Désignation d'outil Désignation | F2252.B.100.Z04.09.S684 |
| ddf7489520313a8d7778567d7c4ba737_mm | 9 |
| Possibilité de plaquettes amovibles - côté frontal Type (mm) | MP . X060304 |
| c9d67c74c0153fa3d40b430f0ab3567a_mm | MP . X060304 |
| Nombre de dents Z (EA) | 4 |
| Sortie du fluide de refroidissement CXSC (mm) | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 320 |
| Diamètre de coupe 1 (diamètre nominal) DC (mm) | 100 |
| Diamètre de coupe, min DCN (mm) | 100 |
| Diamètre de coupe 2 DCX (mm) | 100 |
| a711e73d97ea01f70f4f60d55ed7cd16_mm | 50 |
| Type de forme du côté de la machine FMT | INT |
| Direction de coupe HAND | N |
| Genre de montage IFS | 3 |
| Version de plaquette IH | N |
| Code de connexion, plaquette de coupe IIC | WR$$MP0603043N***** |
| Kappa KAP (°) | 0 |
| Angle d'attaque KAPR (°) | 90 |
| f364ccc0eca8f8cb509311efdc1c10cc_mm | 8 |
| Longueur fonctionnelle LF (mm) | 9 |
| Longueur de porte-à-faux LPR (mm) | 9 |
| nombre des possibilités d'utilisation NOI | 200 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 9 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 6000 |
| Forme de plaquette SC | M |
| Moment de rotation TQ (Nm) | 0 |
| Classification par image TSYC | F2252-B1-MP-S |
| Masse (poids) WT (kg) | 0,393 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Nombre d'arêtes de coupe frontales effectives ZEFF | 4 |
| Nombre d'arêtes de coupe périphériques effectives ZEFP | 4 |
| c51f96941cd48b1ab8504478f673ce62 | 8 |
