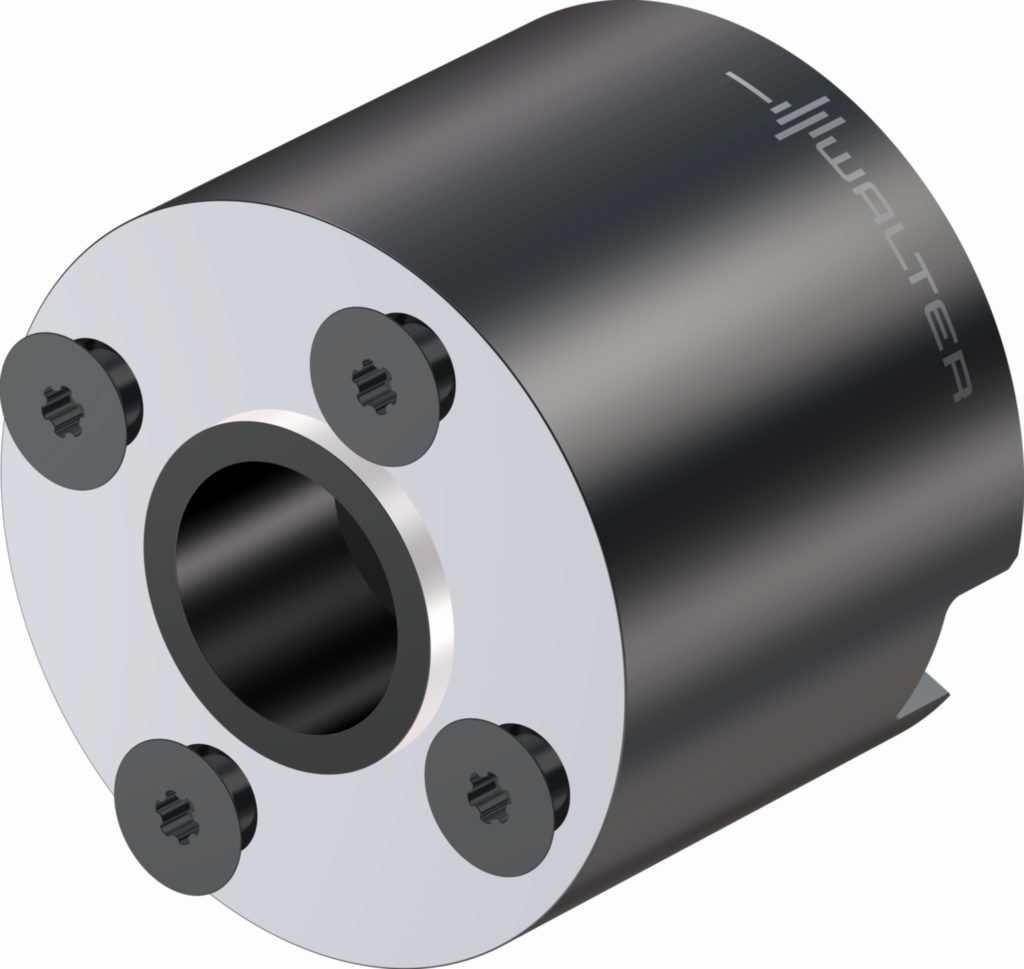

Elément intermédiaire WALTER AA704-B16-G16-040-A
Voir les détails techniques
Références
Web : I994-B687980
Fabricant : AA704-B16-G16-040-A
Elément intermédiaire AA704 • Alésage cylindrique Entraînement transversal DIN 138 • métrique
| Série | AA704 |
| da3e3cd00c474ad9d025fe1cc892aa02_mm | 32 |
| Longueur fonctionnelle l4 (mm) | 37,3 |
| Longueur totale l1 (mm) | 39,5 |
| Désignation d'outil Désignation (mm) | AA704-B16-G16-040-A |
| Poids Poids (kg) | 0,19 |
| Code de la taille de la liaison d1 | FDA-12 |
| 0305abeba6e6aa89f8c7d0f0be1120a4_° | FDA-22 |
| Longueur fonctionnelle LF (mm) | 37,3 |
| Longueur de porte-à-faux LPR (mm) | 20 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 39,5 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 5100 |
| Classification par image TSYC | AA704 |
| Masse (poids) WT (kg) | 0,193 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -37,3 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
