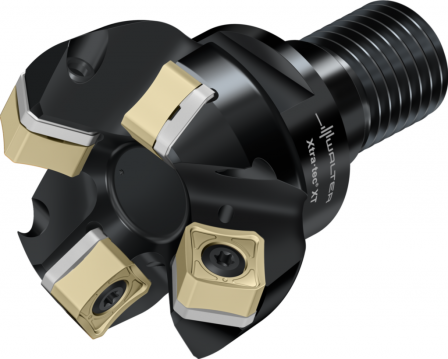

Fraise à surfacer WALTER M5009-040-T36-04-06-AP

Référence web : I994-B699812
Référence fabricant : M5009-040-T36-04-06-AP

Fraise à surfacer

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Fraise à surfacer M5009 • Xtra·tec^® XT • ScrewFit • κ=45° • métrique • SN .. 1205 .. • Dc=40mm • Z=4

Détails techniques

Longueur d'arête de coupe L_c (mm)	6
Diamètre de coupe D_c (mm)	40
Diamètre de liaison d₁ (mm)	36
Longueur fonctionnelle l₄ (mm)	40
Désignation d'outil Désignation (mm)	M5009-040-T36-04-06-AP
Plaquettes amovibles possibles Type (mm)	SN . X1205 ..; XNGX1205ANN
Poids Poids (kg)	0,37
Nombre de dents Z (mm)	4
ed34abf6636dae4322b07dfc333db1a6	4
Sortie du fluide de refroidissement CXSC	3
Taille d'attachement de base du côté de machine CZCMS	360
Diamètre de coupe 1 (diamètre nominal) DC (mm)	40
Diamètre de coupe 2 DCX (mm)	54
Type de forme du côté de la machine FMT	EXT
Direction de coupe HAND (mm)	R
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	45
longueur de corps de base LB (mm)	40
Longueur fonctionnelle LF (mm)	40
Longueur utile LU (mm)	40
nombre des possibilités d'utilisation NOI (°)	480
Quantitée résiduelle de réaffûtage OAL (mm)	75
Longueur de porte-à-faux OHX (mm)	40
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	0
Le tour par minute, max. RPMX (1/min)	20000
Forme de plaquette SC	S
Classification par image TSYC	M5009-T-06-AP
Rapport diamètre-longueur ULDR	1,88
Masse (poids) WT (kg)	0,369
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-40
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Nombre d'arêtes de coupe frontales effectives ZEFF	4
Nombre d'arêtes de coupe périphériques effectives ZEFP	4
Identifiant de l'entreprise J3	W
Code de connexion, plaquette de coupe J41	WR$$SN1205*3NAN**
Code de connexion, du côté de la machine J6	SAW01C0360$$$$
Puce J7	0
Procédé d'usinage J8	FPL
Numéro standard Caractéristique NSM	DIN4000-87
