Fraise à surfacer

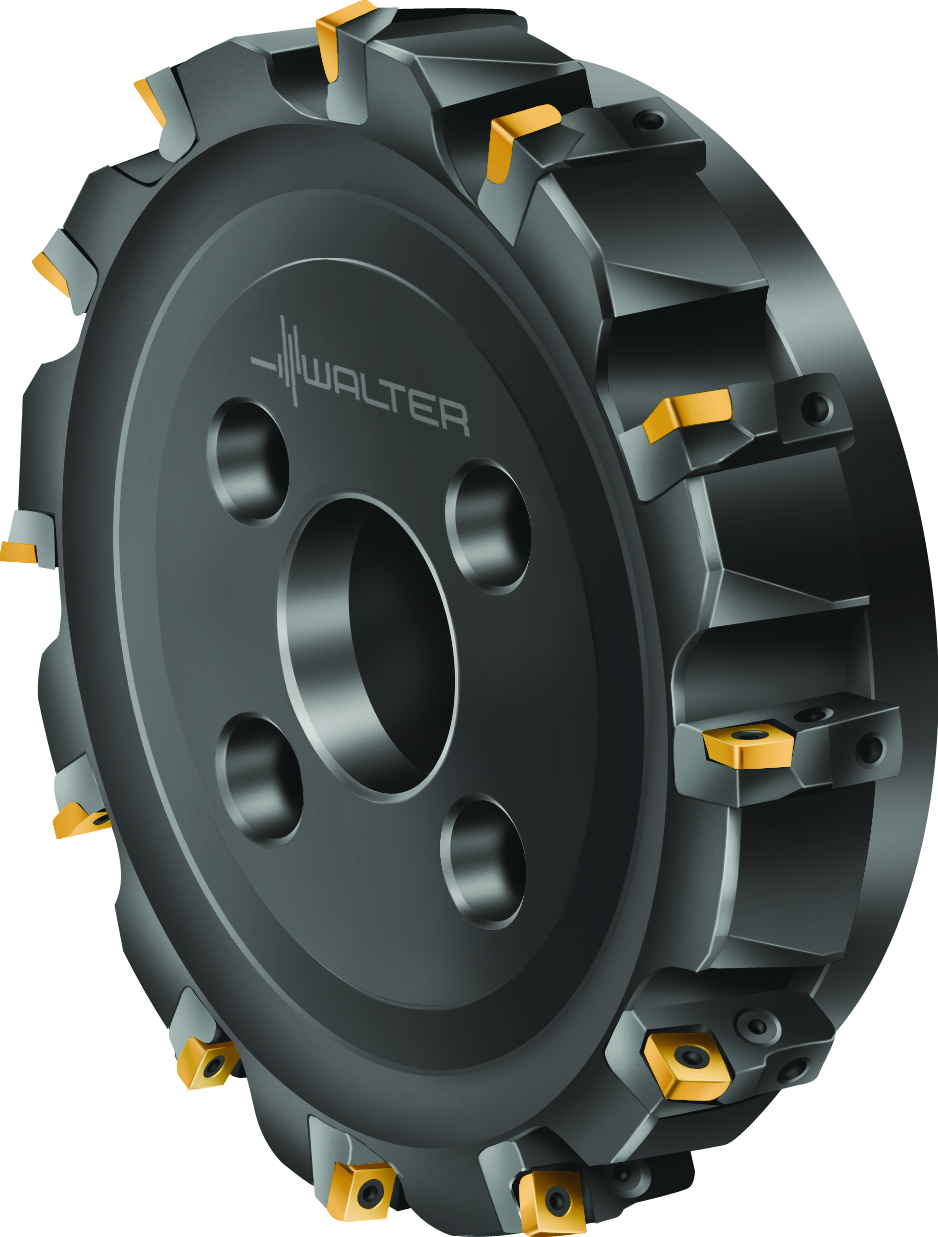

Fraise à surfacer WALTER F2010.B.080.Z06.04.R592M

Voir les détails techniques

Références

Web : I994-B699353

Fabricant : F2010.B.080.Z06.04.R592M

Description

Fraise à surfacer F2010 • Alésage cylindrique Entraînement transversal DIN 138 • κ=43° • métrique • OD .. 0605 .. • Dc=80mm • Z=6

Détails techniques

Série	F2010
Longueur d'arête de coupe L_c (mm)	4
Diamètre de coupe D_c (mm)	80
Diamètre de liaison d₁ (mm)	27
73156e9a3a9aefc0e6ee00e37b0cca86_mm	90
Longueur fonctionnelle l₄ (mm)	50
Désignation d'outil Désignation (mm)	F2010.B.080.Z06.04.R592M
Plaquettes amovibles possibles Type (mm)	OD .. 0605 ..; ODHX0605ZZR
Poids Poids (kg)	1,22
Nombre de dents Z (EA)	6
Nombre de plaquettes amovibles Nb. de plaqu. (EA)	6
Sortie du fluide de refroidissement CXSC	0
Taille d'attachement de base du côté de machine CZCMS	270
Diamètre de coupe 1 (diamètre nominal) DC (mm)	80
Diamètre de coupe 2 DCX (mm)	90
Type de forme du côté de la machine FMT	INT
Direction de coupe HAND (mm)	R
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	43
longueur de corps de base LB (mm)	50
Longueur fonctionnelle LF (mm)	50
nombre des possibilités d'utilisation NOI (°)	800
Quantitée résiduelle de réaffûtage OAL (mm)	50
Longueur de porte-à-faux OHX (mm)	50
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	0,1
Le tour par minute, max. RPMX (1/min)	6700
Forme de plaquette SC	O
Classification par image TSYC	F2010-B1-OD0605
Rapport diamètre-longueur ULDR	2,86
Masse (poids) WT (kg)	1,217
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-50
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Nombre d'arêtes de coupe frontales effectives ZEFF	6
Nombre d'arêtes de coupe périphériques effectives ZEFP	6
Identification du numéro de commande J21	F2010.B.080.Z06.04.R592M
Désignation du produit J22	497
Identifiant de l'entreprise J3	W
Code de connexion, plaquette de coupe J41	WR$$OD0605*3RZZ**
Code de connexion, du côté de la machine J6	FDA12G2700$$$$
Puce J7	0
Procédé d'usinage J8	FPL
Numéro standard Caractéristique NSM	DIN4000-88

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
