Walter Capto<sup>TM</sup> – Attachement radial

Walter Capto^TM – Attachement radial

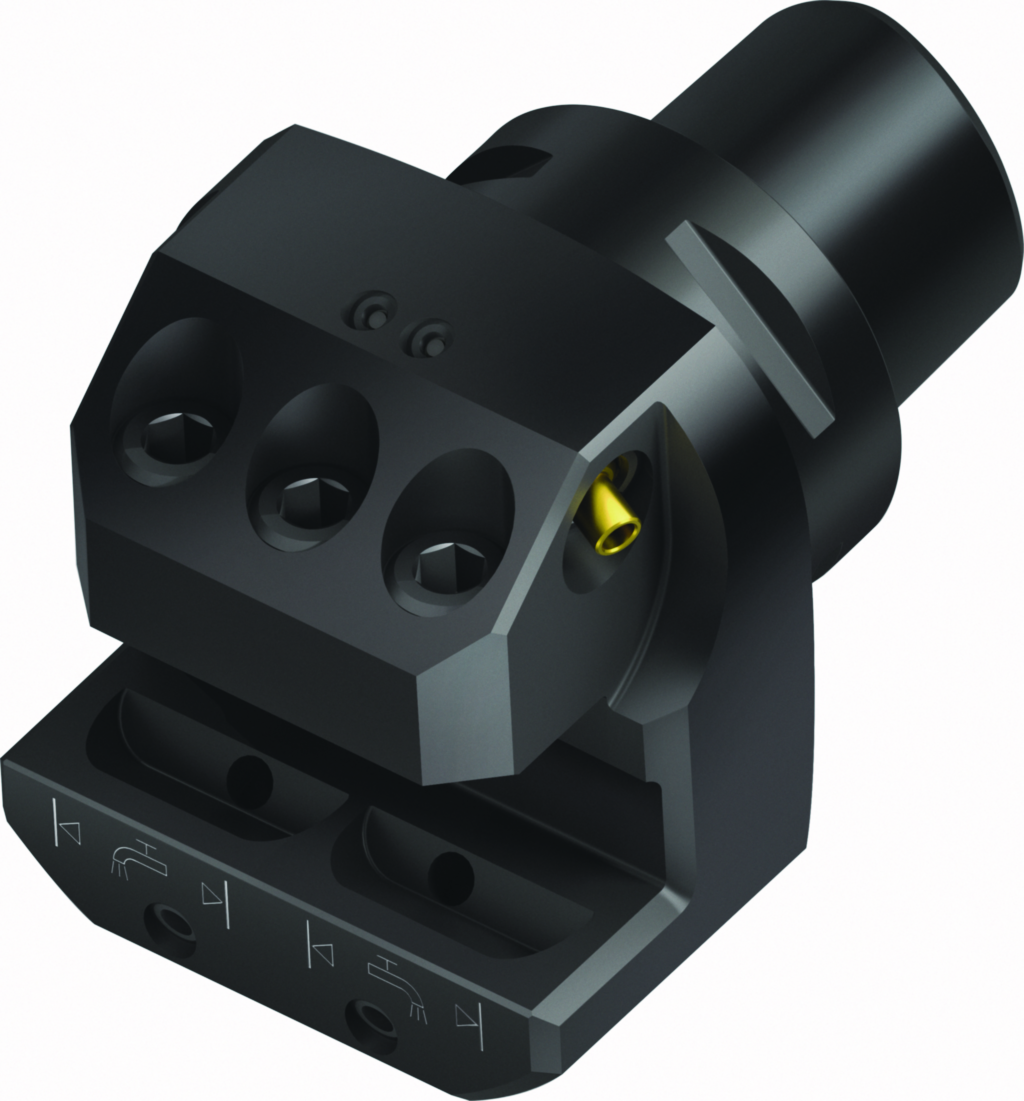

Walter Capto^TM – Attachement radial WALTER A2121-C5-20N-064-P

Voir les détails techniques

Références

Web : I994-B686970

Fabricant : A2121-C5-20N-064-P

Description

Walter Capto^TM – Attachement radial A2121-C...-P • métrique • Walter Capto^TM ISO 26623 • Neutre • 50mm

Détails techniques

9c87d8928a33ae4160986d028a8c5285_mm	25
Diamètre d'admission d₁ (mm)	50
5b784d8f2346d6b42886f019345df0a0_mm	85
Hauteur h (mm)	20
Longueur fonctionnelle l₄ (mm)	65
Longueur de queue l₅ (mm)	45
Désignation d'outil Désignation (mm)	A2121-C5-20N-064-P
9684ab784dcd9c8bc530a74c3c884bbf_mm	32
Poids Poids (kg)	1,5
da1f595ae049c01c1f2c00bfcf5333ba_mm	2012
a6a747670df6118420b634797ae3ec0a_mm	85
Type de forme du côté de la pièce FMT	INT
Direction de coupe HAND	N
Hauteur fonctionnelle HF (mm)	20
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	45
Longueur de porte-à-faux LPR (mm)	65
Longueur de queue LS (mm)	30
Hauteur totale OAH (mm)	69
Quantitée résiduelle de réaffûtage OAL (mm)	95
Largeur totale OAW (mm)	64
Angle de rotation phi PHI (°)	0
a7b0802a77c1a7a45334bd85a0d325a9_mm	37
146eaf54d26b2287504255f9e9541d8a_mm	32
Angle de rotation rho RHO (°)	0
Classification par image TSYC	A2121-CAPTO-P
Largeur fonctionnelle WF (mm)	32
Masse (poids) WT (kg)	1,495
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Norme J1	ISO26623-1
Identification du numéro de commande J21	A2121-C5-20N-064-P
Identifiant de l'entreprise J3	W
Code de connexion du côté de la pièce J4	VKT01A2012**VKT01A2022**
Code de connexion, du côté de la machine J6	CCS01C0500$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Demande de devis
