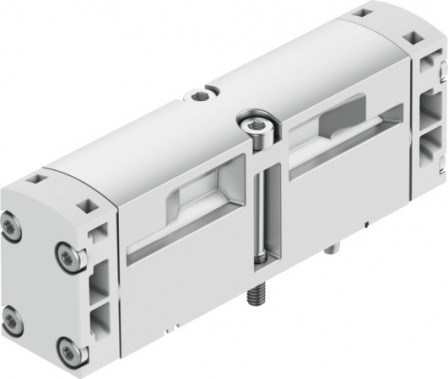

VSPA-B-T32H-A2 Distributeur pneumatique FESTO 546723
Référence web : A700-A272318
Référence fabricant : 546723
Référence fabricant : 546723
VSPA-B-T32H-A2 Distributeur pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur pneumatique VSPA-B-T32H-A2 Largeur 18 mm. Fonction de distributeur=2x3/2 monostable, ouvert/fermé, Mode d'actionnement=pneumatique, Largeur=18 mm, Débit nominal normal=400 l/min, Pression de service=2 - 10 bar
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991987 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | pneumatique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 5 |
| Fonction de distributeur | 2x3/2 monostable, ouvert/fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 2, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 400 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase de 18 mm selon ISO 15407-1 |
| Raccord pneumatique 2 | Embase de 18 mm selon ISO 15407-1 |
| Raccord pneumatique 3 | Embase de taille 18 mm selon ISO 15407-1 |
| Largeur (MM) | 18 |
| Chevauchement | recouvrement positif |
| Pression de pilotage (BAR) | 2, 10 |
| Temps de commutation désactivé (MS) | 15 |
| Temps de commutation activé (MS) | 10 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Raccord d’air de pilotage 12 | Embase de 18 mm selon ISO 15407-1 |
| Matériau joints d'étanchéité | NBR |
| Raccord pneumatique 4 | Embase de 18 mm selon ISO 15407-1 |
| Raccord pneumatique 5 | Embase de 18 mm selon ISO 15407-1 |
| Conforme à la norme | ISO 15407-1, VDMA 24563 |
| Raccord d’air de pilotage 14 | Embase de 18 mm selon ISO 15407-1 |
| Matériau de vis | Acier, Galvanisé |
| Humidité relative de l'air | 0 - 90 % |
| Couple de serrage max. de fixation du distributeur (NM) | 0,9, 1,1 |
| Débit du distributeur (L2) | 600 |
| Débit du distributeur sur embase unitaire (L2) | 450 |
| Débit distributeur à enchaînement pneumatique (L2) | 400 |
| Type de produit | Distributeur pneumatique |
| Série | VSPA |
