VMEF-R-M52-E-G14 Distributeur à galet FESTO 8047093
Référence web : A700-D094767
Référence fabricant : 8047093
Référence fabricant : 8047093

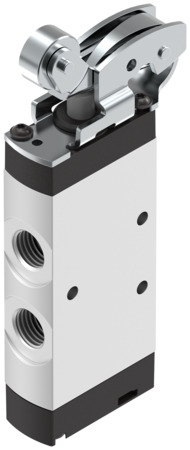

VMEF-R-M52-E-G14 Distributeur à galet
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 992201 |
| Force d’actionnement (N) | 38 |
| Structure de construction | Levier à galet, Vanne de piston |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 7 |
| Fonction de distributeur | 5/2, monostable |
| Sens d'écoulement | réversible |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.95, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1200 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 20 |
| Chevauchement | recouvrement positif |
| Matériau joints d'étanchéité | NBR |
| Fréquence de commutation max. (HZ) | 3 |
| Raccord pneumatique 4 | G1/4 |
| Raccord pneumatique 5 | G1/4 |
| Matériau du couvercle | Renforcé de polyamide |
| Conseils d’utilisation | Risque de coincement |
| Note sur la température ambiante | Influence de la chaleur sur l'usure |
| Matériau d'élément de commande | Acier galvanisé |
| Limite de course max. (dure) (MM) | 11.6 |
| Vitesse d'actionnement max. avec actionnement latéral (M/S) | 1,4 |
| Angle de came (DEG) | 30 |
| Type de produit | Distributeur à galet |
| Série | VMEF |
