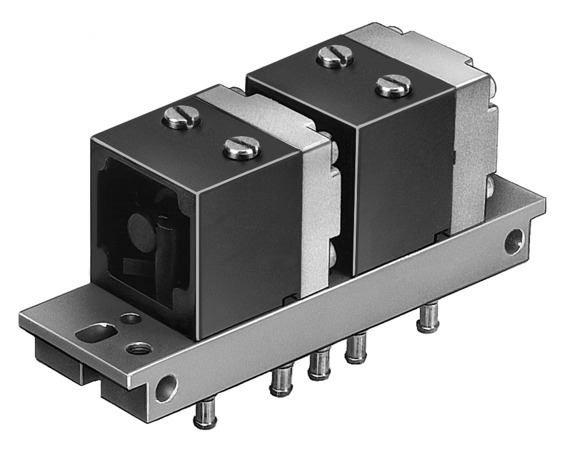

VL/O-3-PK-3X2 Distributeur pneumatique FESTO 4245
Référence : 250100047
Référence web : A700-A071756
Référence fabricant : 4245
Référence web : A700-A071756
Référence fabricant : 4245
VL/O-3-PK-3X2 Distributeur pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur pneumatique VL/O-3-PK-3X2 Selon le raccordement choisi, ouvert ou fermé au repos. Fonction de distributeur=3/2 monostable, ouvert, Débit nominal normal=100 l/min, Pression de service=0 - 8 bar, Conception=Siège plat, Diamètre nominal=2,5 mm
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Matière plastique, Zinc moulé sous pression |
| Symbole | 995570 |
| Structure de construction | Siège de clapet |
| Mode de fixation | au choix :, sur cadre de montage, sur embase, à trou débouchant |
| Diamètre nominal (MM) | 2.5 |
| Fonction de distributeur | 3/2 monostable, ouvert |
| Pression de service (BAR) | 0, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 100 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | PK-3 |
| Temps de commutation désactivé (MS) | 50 |
| Temps de commutation activé (MS) | 12 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Matériau joints d'étanchéité | NBR |
| Matériau d'embase | Laiton, Renforcé au PPS |
| Raccord pneumatique 4 | PK-3 |
| Raccord pneumatique 5 | PK-3 |
| Série | VL/O |
| Type de produit | Distributeur pneumatique |
Produits similaires
| Fonction de distributeur | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Commande manuelle auxiliaire | Caractéristiques de bobine | Série | Pression de service (BAR) | Largeur (MM) | Connexion électrique | Degré de protection | Conception | Diamètre nominal (MM) | Fonction d'échappement | Sens d'écoulement | Type de rappel | Type de commande | Temps de commutation Arrêt (ms) | Tension de service nominale CC (V) | Fonction de sécurité | Type de produit | Pression de service MPa (MPa) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CDVI5.0-MT2H-1X2GLS-EXT Électrodistributeur FESTO 556379
Référence web : A700-D068531
|
2/2 monostable, fermé | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-1X2OLS-EXT Électrodistributeur FESTO 556380
Référence web : A700-A341637
|
2/2 monostable, ouvert | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
CDVI5.0-MT2H-1X3GLS-EXT Électrodistributeur FESTO 547013
Référence web : A700-D068532
|
3/2 monostable, fermé | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-1X3OLS-EXT Électrodistributeur FESTO 547014
Référence web : A700-D068533
|
3/2 monostable, ouvert | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-2X3GLS Électrodistributeur FESTO 196661
Référence web : A700-A179142
|
2x3/2 monostable, fermé | Embase | externe | Monostable | CDVI5.0 | 3, 10 | 5 | irréversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-2X3OLS Électrodistributeur FESTO 196663
Référence web : A700-D068534
|
2x3/2 monostable, ouvert | Embase | externe | Monostable | CDVI5.0 | 3, 10 | 5 | irréversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-3OLS-3GLS Électrodistributeur FESTO 196665
Référence web : A700-D068535
|
3/2 monostable, fermé, 3/2 monostable, ouvert | Embase | externe | Monostable | CDVI5.0 | 3, 10 | 5 | irréversible | Ressort pneumatique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-5/3BS Électrodistributeur FESTO 196655
Référence web : A700-D068536
|
5/3, sous pression | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort mécanique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-5/3ES Électrodistributeur FESTO 196653
Référence web : A700-A179143
|
5/3 à l'échappement | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort mécanique | électrodistributeur | ||||||||||||||
|
CDVI5.0-MT2H-5/3GS Électrodistributeur FESTO 196651
Référence web : A700-A342264
|
5/3, fermé | Embase | externe | Monostable | CDVI5.0 | -0.9, 10 | 5 | réversible | Ressort mécanique | électrodistributeur |
