vérin normalisé DNC-125-80-PPV

vérin normalisé DNC-125-80-PPV




  • vérin normalisé DNC-125-80-PPV

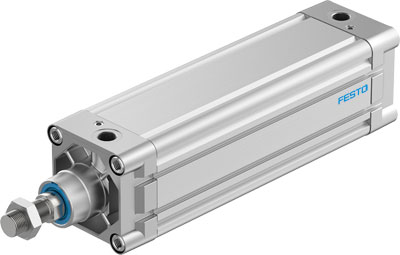

vérin normalisé DNC-125-80-PPV FESTO 163514


Référence web : A700-D071306
Référence fabricant : 163514
vérin normalisé DNC-125-80-PPV selon ISO 15552, avec tube de vérin profilé et amortissement de fin de course réglable des deux côtés. Course=80 mm, Diamètre de piston=125 mm, Filetage de tige de piston=M27x2, Amortissement=PPV : amortissement pneumatique réglable des deux côtés, Position de montage=indifférent
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Documentations techniques
Fiche technique Catalogue
Détails techniques
ConceptionPiston, Tige de piston, Tube profilé
Position de montageindifférent
Mode de fixationavec accessoires, taraudé
Pression de service (bar)0.6, 10
Raccord pneumatiqueG1/2
Fluide de serviceAir comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)-20, 80
Note sur la matièreConforme RoHS
Classe de résistance à la corrosion KBK2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotageFonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau jointsTPE-U(PU)
Conforme à la normeISO 15552
Matériau couvercleAluminium moulé sous pression, revêtu
Pression de service MPa (MPa)0.06, 1
Course (mm)80
AmortissementPPV : amortissement pneumatique réglable des deux côtés
Détection de positionsans
Longueur d'amortissement (mm)42
Mode de fonctionnementà double effet
Matériau tige de pistonAcier fortement allié
Classification maritimeVoir certificat
Diamètre de piston125 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N)7363
Filetage de tige de pistonM27x2
Extrémité de tige de pistonFiletage
Masse en mouvement à 0 mm de course (g)2809
Poids supplémentaire par 10 mm de course (g)168
Poids de base à 0 mm de course (g)6771
Masse supplémentaire par 10 mm de course (g)63
Matériau corps de vérinAlliage d'aluminium, anodisé lisse
VariantesTige de piston sur 1 côté
Energie d'impact en fin de course (J)5
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N)6881
SérieDNC
Type de produitVérin normalisé
