vérin normalisé DNC-100-500-PPV

vérin normalisé DNC-100-500-PPV




  • vérin normalisé DNC-100-500-PPV

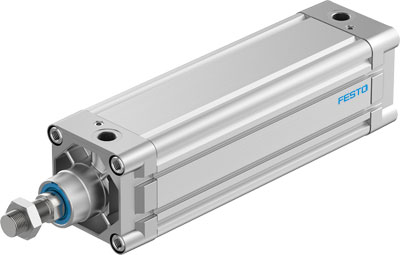

vérin normalisé DNC-100-500-PPV FESTO 163490


Référence web : A700-D071264
Référence fabricant : 163490
vérin normalisé DNC-100-500-PPV selon ISO 15552, avec tube de vérin profilé et amortissement de fin de course réglable des deux côtés. Course=500 mm, Diamètre de piston=100 mm, Filetage de tige de piston=M20x1,5, Amortissement=PPV : amortissement pneumatique réglable des deux côtés, Position de montage=indifférent
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Documentations techniques
Fiche technique Catalogue
Détails techniques
ConceptionPiston, Tige de piston, Tube profilé
Position de montageindifférent
Mode de fixationavec accessoires, taraudé
Pression de service (bar)0.6, 12
Raccord pneumatiqueG1/2
Fluide de serviceAir comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)-20, 80
Note sur la matièreConforme RoHS
Classe de résistance à la corrosion KBK2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotageFonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau jointsTPE-U(PU)
Conforme à la normeISO 15552
Matériau couvercleAluminium moulé sous pression, revêtu
Pression de service MPa (MPa)0.06, 1.2
Course (mm)500
AmortissementPPV : amortissement pneumatique réglable des deux côtés
Détection de positionsans
Longueur d'amortissement (mm)32
Mode de fonctionnementà double effet
Matériau tige de pistonAcier fortement allié
Classification maritimeVoir certificat
Diamètre de piston100 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N)4712
Filetage de tige de pistonM20x1,5
Extrémité de tige de pistonFiletage
Masse en mouvement à 0 mm de course (g)1544
Poids supplémentaire par 10 mm de course (g)115
Poids de base à 0 mm de course (g)4653
Masse supplémentaire par 10 mm de course (g)38
Matériau corps de vérinAlliage d'aluminium, anodisé lisse
VariantesTige de piston sur 1 côté
Energie d'impact en fin de course (J)1.2
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N)4418
SérieDNC
Type de produitVérin normalisé


Produits similaires
<
>
  Conception Anti-rotation/guidage Matériau vis à embase Série Matériau corps de vérin Taille Pression de service (bar) Course (mm) Mode de fixation Raccord pneumatique Fluide de service Température ambiante (°C) Classe de résistance à la corrosion KBK Amortissement Détection de position Longueur d'amortissement (mm) Mode de fonctionnement Angle d'amortissement (deg) Diamètre de piston Energie d'impact en fin de course (J) Filetage de tige de piston Extrémité de tige de piston Masse en mouvement à 0 mm de course (g) Matériau couvercle Type de produit Pression de service MPa (MPa) Theoretical torque at 0.6 MPa (6 bar, 87 psi) (Nm) Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) Matériau tige de piston
vérin compact ADVU-100-10-A-P-A vérin compact ADVU-100-10-A-P-A FESTO 156663
Référence web : A700-D067995


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 10 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Filetage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-10-P-A vérin compact ADVU-100-10-P-A FESTO 156577
Référence web : A700-A077876
Référence : 250570691


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 10 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Taraudage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-15-A-P-A vérin compact ADVU-100-15-A-P-A FESTO 156664
Référence web : A700-A637322
Référence : L2505700031


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 15 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Filetage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-15-P-A vérin compact ADVU-100-15-P-A FESTO 156578
Référence web : A700-D054904


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 15 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Taraudage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-20-A-P-A vérin compact ADVU-100-20-A-P-A FESTO 156665
Référence web : A700-A234744


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 20 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Filetage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-20-P-A vérin compact ADVU-100-20-P-A FESTO 156579
Référence web : A700-D067996


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 20 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Taraudage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-25-A-P-A vérin compact ADVU-100-25-A-P-A FESTO 156666
Référence web : A700-D067997


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 25 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Filetage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-25-P-A vérin compact ADVU-100-25-P-A FESTO 156580
Référence web : A700-A483550
Référence : H2505705499


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 25 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Taraudage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-30-A-P-A vérin compact ADVU-100-30-A-P-A FESTO 156667
Référence web : A700-A363695


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 30 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Filetage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
vérin compact ADVU-100-30-P-A vérin compact ADVU-100-30-P-A FESTO 156581
Référence web : A700-D067998


Piston, Tige de piston Acier zingué ADVU Alliage d'aluminium 0.6, 10 30 au choix :, avec accessoires, à trou débouchant G1/4 Air comprimé selon ISO8573-1:2010 [7:4:4] -20, 80 2 - Effets de corrosion moyens P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité à double effet 100 mm 1 Taraudage 614 Alliage d'aluminium Vérin compact 4712 Acier fortement allié
×
