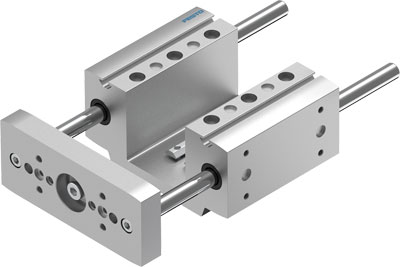

unité de guidage EAGF-P1-KF-40-100 FESTO 3192957

Référence : D2505400026
Référence web : A700-A504179
Référence fabricant : 3192957

unité de guidage EAGF-P1-KF-40-100 pour vérin électrique EPCO. Taille=40, Course=100 mm, Jeu axial=0 µm, Position de montage=indifférent, Guidage=Patin à billes

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Documentations techniques

Fiche technique Catalogue

Détails techniques

Degré de protection	IP40
Conception	Guidage
Position de montage	indifférent
Mode de fixation	taraudé
Température ambiante (°C)	0, 50
Note sur la matière	Conforme RoHS, sans cuivre ni PTFE
Classe de résistance à la corrosion KBK	1 - Faibles effets de corrosion
Matériau corps	Alliage d'aluminium, anodisé
Taille	40
Course (mm)	100
Guidage	Patin à billes
Jeu axial (µm)	0
Accélération max. (m/s2)	25
Vitesse max. (m/s)	1
Masse en mouvement à 0 mm de course (g)	560
Poids supplémentaire par 10 mm de course (g)	18
Poids de base à 0 mm de course (g)	1910
Masse supplémentaire par 10 mm de course (g)	18
Moment max. Mx (Nm)	20
Moment max. My (Nm)	15
Moment max. Mz (Nm)	15
Force max. Fy (N)	380
Force max. Fy statique (N)	510
Force max. Fz (N)	380
Force max. Fz statique (N)	510
Moment max. Mx statique (Nm)	27
Moment max. My statique (Nm)	20
Moment max. Mz statique (Nm)	20
Force de déplacement (N)	6
Matériau élément de guidage	Acier traité, chromage dur
Matériau plaque étrier	Alliage d'aluminium, anodisé
Centre de gravité de la masse déplacée pour 0 mm de course (mm)	36
Centre de gravité additionnel de la masse déplacée pour 10 mm de course (mm)	4.5
Série	EAGF
Type de produit	Unité de guidage
