unité de guidage EAGF-P1-KF-16-100

unité de guidage EAGF-P1-KF-16-100




  • unité de guidage EAGF-P1-KF-16-100

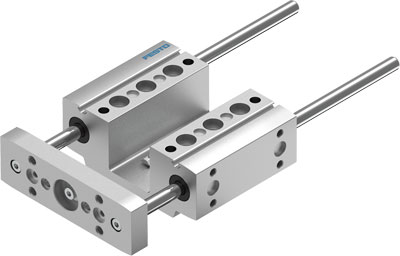

unité de guidage EAGF-P1-KF-16-100 FESTO 3192934


Référence web : A700-D072516
Référence fabricant : 3192934
unité de guidage EAGF-P1-KF-16-100 pour vérin électrique EPCO. Taille=16, Course=100 mm, Jeu axial=0 µm, Position de montage=indifférent, Guidage=Patin à billes
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Documentations techniques
Fiche technique Catalogue
Détails techniques
Degré de protectionIP40
ConceptionGuidage
Position de montageindifférent
Mode de fixationtaraudé
Température ambiante (°C)0, 50
Note sur la matièreConforme RoHS, sans cuivre ni PTFE
Classe de résistance à la corrosion KBK1 - Faibles effets de corrosion
Matériau corpsAlliage d'aluminium, anodisé
Taille16
Course (mm)100
GuidagePatin à billes
Jeu axial (µm)0
Accélération max. (m/s2)25
Vitesse max. (m/s)1
Masse en mouvement à 0 mm de course (g)160
Poids supplémentaire par 10 mm de course (g)8
Poids de base à 0 mm de course (g)600
Masse supplémentaire par 10 mm de course (g)8
Moment max. Mx (Nm)6
Moment max. My (Nm)4
Moment max. Mz (Nm)4
Force max. Fy (N)160
Force max. Fy statique (N)355
Force max. Fz (N)160
Force max. Fz statique (N)355
Moment max. Mx statique (Nm)13
Moment max. My statique (Nm)9
Moment max. Mz statique (Nm)9
Force de déplacement (N)3.2
Matériau élément de guidageAcier traité, chromage dur
Matériau plaque étrierAlliage d'aluminium, anodisé
Centre de gravité de la masse déplacée pour 0 mm de course (mm)29
Centre de gravité additionnel de la masse déplacée pour 10 mm de course (mm)4.5
SérieEAGF
Type de produitUnité de guidage
