Tronçonnage et gorges – plaquettes de coupe

Tronçonnage et gorges – plaquettes de coupe WALTER GD26-5F500N04-UF4 WSM33G

Voir les détails techniques

Références

Web : I994-H137070

Fabricant : GD26-5F500N04-UF4 WSM33G

Description

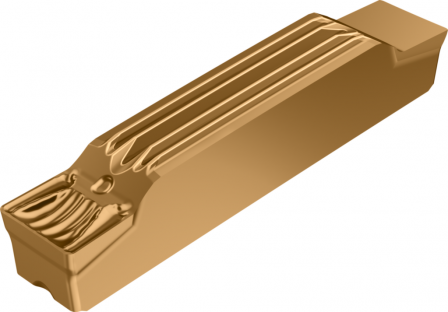

Tronçonnage et gorges – plaquettes de coupe GD ...-UF4 • Neutre • WSM33G • Tiger·tec^® Gold • s=5mm • r=0,4mm

Détails techniques

d9a2fbd92c08363911b30cbd489170f1_°	0.2–3.0 mm
633e4bf5bacb743fff88acedd5f1690f_mm	5
8e1d8c89bd3441c96911aa19a68d29b1	0.10–0.35 mm
Longueur d'arête de coupe l (mm)	26,4
Désignation Désignation (mm)	GD26-5F500N04-UF4 WSM33G
Rayon r (mm)	0,4
3b66c712effbaddeb9051ed7b15d81cc_°	±0.05
3a456ab93eb512792705e8c3bb60231e_mm	±0.15
b61b602cc21a00e41797c54d525250ed_mm	0
Désignation du matériau de coupe du fabricant GRADE	WSM33G
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND	N
Code de connexion, plaquette de coupe IIC (mm)	WR$$GD2650007$$FX$$
longueur de plaquette INSL (mm)	26,39
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	90
0b1c9050eb82a1f9d504354d8a931bf5_mm	1
Angle de rotation phi PHI (°)	0
Rayon de coin RE (mm)	0,4
926915639c15150531dcff1d6c2ef647_mm	0,4
be39ede0ae5798ee18e5e6b6566e7de9_mm	0,4
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	4,48
Épaisseur de plaquette S1 (mm)	5,88
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	GD-F-N-UF4
Masse (poids) WT (kg)	0,008
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
