Tronçonnage et gorges – plaquettes de coupe

Tronçonnage et gorges – plaquettes de coupe WALTER GD26-3F300N02-CF5 WSM43G

Voir les détails techniques

Références

Web : I994-H137035

Fabricant : GD26-3F300N02-CF5 WSM43G

Description

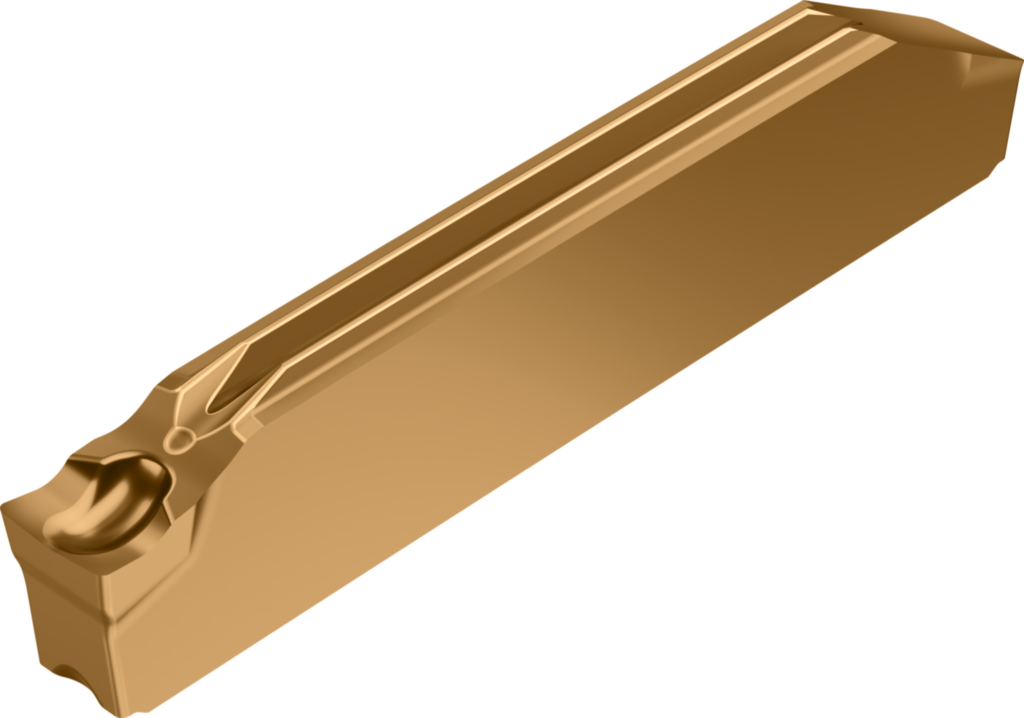

Tronçonnage et gorges – plaquettes de coupe GD ...-CF5 • Neutre • WSM43G • Tiger·tec^® Gold • s=3mm • r=0,2mm

Détails techniques

633e4bf5bacb743fff88acedd5f1690f_mm	3
Avance f (mm)	0.06–0.28 mm
Longueur d'arête de coupe l (mm)	26,2
Désignation Désignation	GD26-3F300N02-CF5 WSM43G
Rayon r (mm)	0,2
3b66c712effbaddeb9051ed7b15d81cc_°	±0.05
3a456ab93eb512792705e8c3bb60231e	±0.15
724aa9483e0848fce6b01cd5bf44d297_mm	3
b61b602cc21a00e41797c54d525250ed_mm	0
Désignation du matériau de coupe du fabricant GRADE	WSM43G
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND (mm)	N
Code de connexion, plaquette de coupe IIC (mm)	WR$$GD2630007$$FX$$
longueur de plaquette INSL (mm)	26,2
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	90
0b1c9050eb82a1f9d504354d8a931bf5	1
Angle de rotation phi PHI (°)	0
Rayon de coin RE (mm)	0,2
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	4,48
Épaisseur de plaquette S1 (mm)	5,88
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	GD-F-N-CF5
Masse (poids) WT (kg)	0,005
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
