Tronçonnage et gorges – plaquettes de coupe

Tronçonnage et gorges – plaquettes de coupe WALTER GD26-3E300R6-CF6 WSM33G

Voir les détails techniques

Références

Web : I994-G632140

Fabricant : GD26-3E300R6-CF6 WSM33G

Description

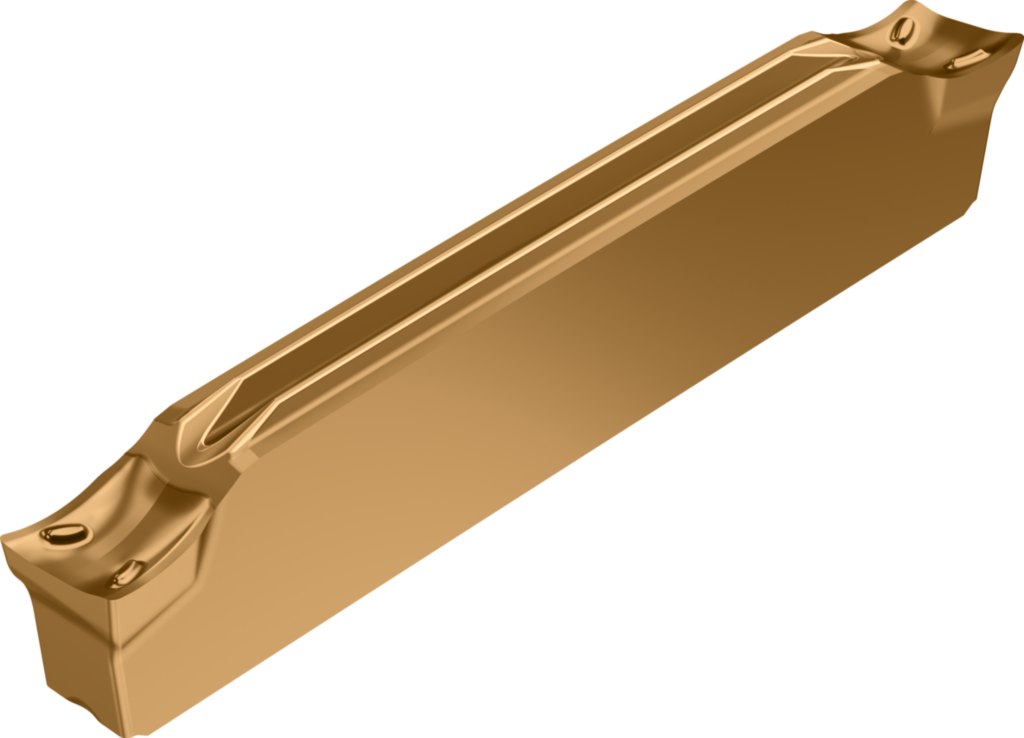

Tronçonnage et gorges – plaquettes de coupe GD ...-CF6 • Droite • WSM33G • Tiger·tec^® Gold • s=3mm • r=0,2mm

Détails techniques

633e4bf5bacb743fff88acedd5f1690f_mm	3
Avance f (mm)	0.06–0.23 mm
Longueur d'arête de coupe l (mm)	26,5
Désignation Désignation (°)	GD26-3E300R6-CF6 WSM33G
a2299d524704e0527faf7910154ad6e9	6.00000000000000
Rayon r (mm)	0,2
3b66c712effbaddeb9051ed7b15d81cc_mm	±0.05
3a456ab93eb512792705e8c3bb60231e_mm	±0.15
b61b602cc21a00e41797c54d525250ed_mm	0
Désignation du matériau de coupe du fabricant GRADE	WSM33G
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND	R
Code de connexion, plaquette de coupe IIC	WR$$GD2630007$$EX$$
longueur de plaquette INSL (mm)	26,5
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	84
0b1c9050eb82a1f9d504354d8a931bf5_mm	2
Angle de rotation phi PHI (°)	0
65b71f306d9fc69e6f4ce1bc955ee2c1_°	6
Rayon de coin RE (mm)	0,2
926915639c15150531dcff1d6c2ef647_mm	0,2
be39ede0ae5798ee18e5e6b6566e7de9_mm	0,2
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	4,48
Épaisseur de plaquette S1 (mm)	5,88
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	GD-E-R-CF6
Masse (poids) WT (kg)	0,005
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
