soupape à tête inclinée VZXF-L-M22C-M-B-G114-310-M1-V4B2T-50-7

soupape à tête inclinée VZXF-L-M22C-M-B-G114-310-M1-V4B2T-50-7




  • soupape à tête inclinée VZXF-L-M22C-M-B-G114-310-M1-V4B2T-50-7

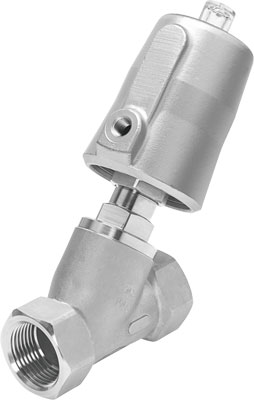

soupape à tête inclinée VZXF-L-M22C-M-B-G114-310-M1-V4B2T-50-7 FESTO 3539816


Référence web : A700-D066319
Référence fabricant : 3539816
soupape à tête inclinée VZXF-L-M22C-M-B-G114-310-M1-V4B2T-50-7 Vanne à siège incliné à commande pneumatique en acier inoxydable. Exécution sous siège, position de sécurité fermée, filetage G, diamètre nominal 1 1/4 ". Conception=Distributeur à clapet avec actionneur à piston, Mode d'actionnement=pneumatique, Principe d'étanchéité=mou (joint), Position de montage=indifférent, Mode de fixation=Pose de conduites
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Détails techniques
Poids du produit (g)2200
ConceptionDistributeur à clapet avec actionneur à piston
Mode d'actionnementpneumatique
Principe d'étanchéitémou (joint)
Position de montageindifférent
Mode de fixationPose de conduites
Raccord de tuyauManchon d'accouplement à vis G1 1/4 conforme à DIN ISO 228
Diamètre nominal (mm)31
Fonction de distributeur2/2 monostable, fermé
Sens d'écoulementirréversible
Pression de service (bar)0, 6, 7, 10
Pression nominale des distributeurs de process40
Fonction d'échappementnon réglable
Type de rappelRessort mécanique
Type de commandeAvec commande externe
Raccord pneumatiqueTaraudage G1/8
MoyenAir comprimé filtré, finesse de filtration 200 µm, Eau, Fluides neutres, Gaz inertes, Huile hydraulique à base d'huile minérale, Huile minérale, Vapeur
Sens de passageAu-dessous du siège de la vanne, pour fluides gazeux et liquides
Fluide de serviceAir comprimé selon ISO8573-1:2010 [7:4:4]
Viscosité max. (mm2/s)600
Température du fluide (°C)-40, 200
Température ambiante (°C)-10, 60
Débit Kv (m3/h)10.7
Note sur la matièreConforme RoHS, Contenant de substances de silicone
Matériau corps de vanneFonte d'acier
Référence matériau, corps de vanne1.4408
Matériau garniture de brochePTFE
Matériau joint de clapetPTFE
Classe de résistance à la corrosion KBK2 - Effets de corrosion moyens
Matériau carter d'entraînementLaiton nickelé
Marque CE (voir déclaration de conformité)selon la directive européenne sur les équipements sous pression
Type de produitSoupape à tête inclinée
SérieVZXF
