soupape à tête inclinée VZXA-B-TS6-20-M2-V13T-30-K-75-20-V4

soupape à tête inclinée VZXA-B-TS6-20-M2-V13T-30-K-75-20-V4




  • soupape à tête inclinée VZXA-B-TS6-20-M2-V13T-30-K-75-20-V4

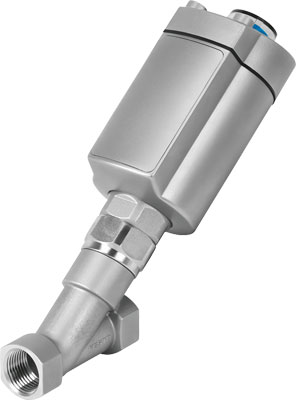

soupape à tête inclinée VZXA-B-TS6-20-M2-V13T-30-K-75-20-V4 FESTO 8060529


Référence web : A700-D081231
Référence fabricant : 8060529
soupape à tête inclinée VZXA-B-TS6-20-M2-V13T-30-K-75-20-V4 Vanne à siège incliné modulaire à commande pneumatique en acier inoxydable. Exécution sous siège, position de sécurité fermée, filetage G, diamètre nominal DN20. Conception=Distributeur à clapet avec actionneur à piston, Mode d'actionnement=pneumatique, Position de montage=indifférent, Mode de fixation=Pose de conduites, Raccord de tuyau=Manchon d'accouplement à vis G3/4 conforme à DIN ISO 228
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Documentations techniques
Fiche technique Catalogue
Détails techniques
Degré de protectionIP65, IP67, IP69K
Poids du produit (g)3360
ConceptionDistributeur à clapet avec actionneur à piston
Mode d'actionnementpneumatique
Position de montageindifférent
Mode de fixationPose de conduites
Raccord de tuyauManchon d'accouplement à vis G3/4 conforme à DIN ISO 228
Fonction de distributeur2/2
Sens d'écoulementirréversible
Pression de service (bar)0, 5, 10, 30
Type de rappelRessort mécanique
Type de commandeAvec commande externe
Raccord pneumatiqueTaraudage G1/8
MoyenAir comprimé filtré, finesse de filtration 200 µm, Eau, Fluides neutres, Gaz inertes, Huile hydraulique à base d'huile minérale, Huile minérale, Vapeur
Sens de passageAu-dessous du siège de la vanne, pour fluides gazeux et liquides
Fluide de serviceAir comprimé selon ISO8573-1:2010 [7:4:4]
Viscosité max. (mm2/s)600
Température du fluide (°C)-10, 180
Température ambiante (°C)0, 60
Débit Kv (m3/h)13.5
Note sur la matièreConforme RoHS, Contenant de substances de silicone
Matériau corps de vanneFonte d'acier
Référence matériau, corps de vanne1.4409
Matériau garniture de brochePTFE
Matériau joint de clapetPTFE
Matériau carter d'entraînementFonte d'acier
Marque CE (voir déclaration de conformité)selon la directive européenne sur les machines
Température de stockage (°C)-10, 60
Matériau jointsFPM
AgrémentCRN
Matériau couvercleFonte d'acier
Pression de service MPa (MPa)0.5, 1
Course (mm)20
Détection de positionAvec affichage mécanique
Matériau tige de pistonAcier fortement allié inoxydable
Certificat entité exposanteCRN0C20829.5C, TÜV 968/V 1039.00/18
Probabilité de défaillance par heure sur [1/h],1.36e-007
PFD (Probabilité de défaillance lors d'une sollicitation)0.000595
Niveau d'intégrité de sécurité (SIL)SIL 2
Operating pressure (psi)72.5, 145
Régulation du fluideFonctionnement on/off
Taille actionneur (mm)75
Fonction de commandeFermé par force du ressort, NF
Référence matériau, carter de transmission1.4408
SérieVZXA
Type de produitSoupape à tête inclinée
