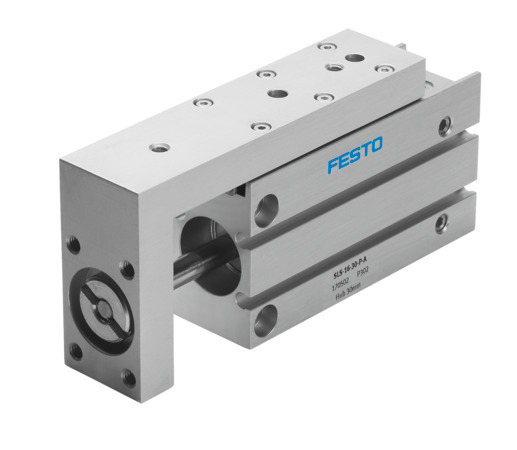

SLS-16-10-P-A Mini-chariot FESTO 170498
Référence web : A700-A306376
Référence fabricant : 170498
Référence fabricant : 170498
SLS-16-10-P-A Mini-chariot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Mini-chariot SLS-16-10-P-A faible largeur, avec guidage à billes précis. Course=10 mm, Diamètre de piston=16 mm, Mode de fonctionnement unité d'entraînement=Etrier, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -20, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | acier inoxydable fortement allié |
| Symbole | 991737 |
| Structure de construction | Cage à billes, Chariot, Piston, Tige de piston, Étrier |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (PSI) | 0,1, 1, 10, 14,5, 145 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Course (MM) | 10 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Guidage | Guidage par cage à billes |
| Ø du piston | 16 mm |
| Force théorique à 6 bar, avance (N) | 121 |
| Energie d’impact aux fins de course (NM) | 0,15 |
| Force théorique sous 6 bar, recul (N) | 104 |
| Masse déplacée (G) | 92 |
| Force max. Fy (N) | 470 |
| Force max. Fz (N) | 470 |
| Couple max. Mx (NM) | 2,1 |
| Couple max. My (NM) | 2,1 |
| Couple max. Mz (NM) | 1,6 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Raccords alternatifs | Voir dessin du produit |
| Matériau du guidage | Acier |
| Série | SLS |
