servomoteur EMME-AS-100-MK-HS-AMX

servomoteur EMME-AS-100-MK-HS-AMX




  • servomoteur EMME-AS-100-MK-HS-AMX

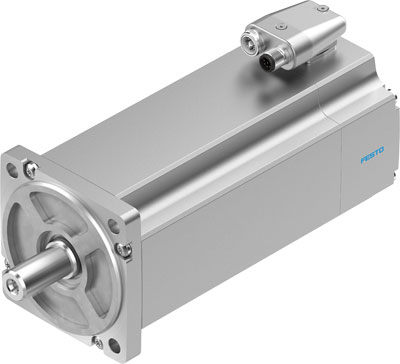

servomoteur EMME-AS-100-MK-HS-AMX FESTO 4267602


Référence web : A700-D086680
Référence fabricant : 4267602
servomoteur EMME-AS-100-MK-HS-AMX Sans réducteur, sans frein. Température ambiante=-10 - 40 °C, Température de stockage=-20 - 70 °C, Humidité relative de l'air=0 - 90 %, Conforme à la norme=IEC 60034, Classe d'isolement=F
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
Degré de protectionIP21
Poids du produit (g)7550
Température ambiante (°C)-10, 40
Note sur la matièreConforme RoHS, Contenant de substances de silicone
Classe de résistance à la corrosion KBK0 - Aucun effet de corrosion
Marque CE (voir déclaration de conformité)selon la directive européenne CEM, selon la directive européenne sur les équipements basse tension
Température de stockage (°C)-20, 70
AgrémentRCM Mark, c UL us - Recognized (OL)
Conforme à la normeIEC 60034
Humidité relative de l'air0 - 90 %
Vitesse de rotation max. (1/min)3941
Tension de service nominale CC (V)565
Classe d'isolementF
Classe de fonctionnement selon EN 60034-1S1
Connectique électriqueConnecteur mâle
Courant nominal moteur (A)4.1
Moment d'inertie total de la prise de force (kgcm2)6.41
Charge axiale admissible sur l'arbre (N)136
Charge radiale admissible sur l'arbre (N)680
Codeur de position de rotorSafety Enc. absolut multi turn
Interface du capteur de position du rotorHIPERFACE®
Principe de mesure du capteur de position du rotoroptique
Tension DC nominale (V)565
Type de capteur de bobineEn étoile interne
Nombre de paires de pôles3
Couple à l'arrêt (Nm)7.5
Couple nominal (Nm)6.4
Couple de crête (Nm)30
Vitesse de rotation nominale (1/min)3000
Puissance nominale du moteur (W)2000
Courant d'arrêt permanent (A)4.6
Courant de crête (A)18.4
Constante de moteur (Nm/A)1.561
Tension constante, phase-phase (mVmin)101.4
Résistance de la bobine phase-phase (Ohm)3.2
Inductance de la bobine phase-phase (mH)12
Capteur de position du rotor, périodes sinusoïdales/cosinusoïdales par tour128
Capteur de position du rotor, résolution typique (Bit)15
Capteur de position du rotor, précision angulaire typique (arcmin)20
MTTFd, sous-composant874 ans, capteur de position du rotor
Safety Integrity Level (SIL), sous-composantSIL 2, capteur de position du rotor, SILCL 2, capteur de position du rotor
Niveau de Performance (PL), sous-composantCatégorie 3, niveau de performance PL d, capteur de position du rotor
PFHd, sous-composant1,3 x 10E-8, capteur de position du rotor
Durée d'utilisation Tm, sous-composant20 ans, capteur de position du rotor
Conception arbre à clavetteA 6 x 6 x 32, DIN 6885
SérieEMME
