Rhombiques tangentielles

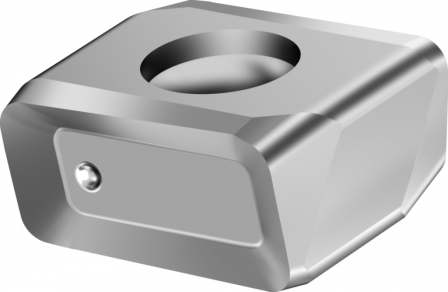

Rhombiques tangentielles WALTER P4460-2R08-G88 WNN15

Voir les détails techniques

Références

Web : I994-B707369

Fabricant : P4460-2R08-G88 WNN15

Description

Rhombiques tangentielles P4460 ...-G88 • angle de dépouille principal=0° • WNN15

Détails techniques

Longueur d'arête de coupe l (mm)	10
Désignation d'outil Désignation (°)	P4460-2R08-G88 WNN15
Rayon r (mm)	0,8
Longueur d'arête de coupe l₂ (mm)	9,69
Nombre de positions de coupe CNC	2
Revêtement/surface COATING (mm)	TiAlN
diamètre d'alesage de fixation D1 (mm)	3,4
Angle de coin plaquette de coupe EPSR (°)	90
Désignation du matériau de coupe du fabricant GRADE (kg)	WNN15
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND	R
Code de connexion, plaquette de coupe IIC	WR$$LN10A5083RB$$08
longueur de plaquette INSL (mm)	10
Kappa KAP (°)	0
Longueur du bord de coupe L (mm)	10
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	5
Épaisseur de plaquette S1 (mm)	5
Norme STDNO	-
Classe de tolérance TC	H
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	P4460-G88
Largeur de plaquette W1 (mm)	9,69
Identificateur de racleur WEP	1
Masse (poids) WT (kg)	0,005
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Procédé d'usinage J8	BVB
Numéro standard Caractéristique NSM	DIN4000-76
