Rhombiques positives 35°

Rhombiques positives 35° WALTER VCGX0902ACFR WXP40

Voir les détails techniques

Références

Web : I994-E528652

Fabricant : VCGX0902ACFR WXP40

Description

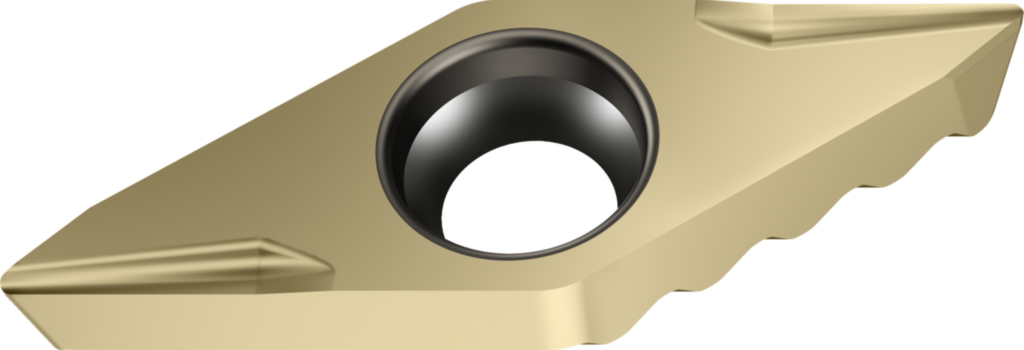

Rhombiques positives 35° VCGX ...-ACFR • WXP40 • r=0,2mm

Détails techniques

Nombre d'arêtes de coupe Nombre d'arêtes de coupe (°)	2
Diamètre cercle inscrit d (mm)	5,556
Longueur d'arête de coupe l (mm)	9
Rayon d'angle r (mm)	0,2
Epaisseur plaquette s (mm)	2,5
Traversée du fluide de refroidissement CSP (mm)	0
diamètre d'alesage de fixation D1 (mm)	2,9
Angle de coin plaquette de coupe EPSR (°)	35
Désignation du matériau de coupe du fabricant GRADE	WXP40
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND	R
cercle inscrit IC (mm)	5,556
Genre de montage IFS	8
Code de connexion, plaquette de coupe IIC (mm)	WR$$CD09$$028RB$$02
Kappa KAP (°)	0
Longueur du bord de coupe L (mm)	9
Angle de rotation phi PHI (°)	0
Rayon de coin RE (mm)	0,2
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	2,5
Épaisseur de plaquette S1 (mm)	2,5
Codage des places de plaquette SSC	9
Classe de tolérance TC	G
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	VCGX
Identificateur de racleur WEP	0
Masse (poids) WT (kg)	0,003
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
