répartiteur NEDY-L2R1-V1-A1W4L-U-0.3L-M8G4-5R

répartiteur NEDY-L2R1-V1-A1W4L-U-0.3L-M8G4-5R




  • répartiteur NEDY-L2R1-V1-A1W4L-U-0.3L-M8G4-5R

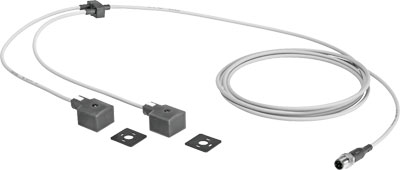

répartiteur NEDY-L2R1-V1-A1W4L-U-0.3L-M8G4-5R FESTO 8035794


Référence web : A700-D076750
Référence fabricant : 8035794
répartiteur NEDY-L2R1-V1-A1W4L-U-0.3L-M8G4-5R Selon la norme=(* EN 175301-803, * EN 61076-2-104), Conception=Répartiteur en Y avec câble des deux côtés, Type de répartiteur=2 en 1, Indication de l'état du signal=LED jaune, Désignation du câble=avec porte-étiquette
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
Degré de protectionIP65, IP67
Poids du produit (g)187
ConceptionRépartiteur en Y avec câble des deux côtés
Mode de fixationavec accessoires, avec trou débouchant pour vis M2
Température ambiante (°C)-20, 80
Note sur la matièreConforme RoHS, Exempt d'halogènes, exempt d'ester phosphorique, sans cuivre ni PTFE
Classe de résistance à la corrosion KBK1 - Faibles effets de corrosion
Marque CE (voir déclaration de conformité)Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
Température de stockage (°C)-20, 80
Matériau jointsNBR
Matériau corpsPA, PC, TPE-U(PUR)
Selon la normeEN 175301-803, EN 61076-2-104
Plage de tension de service CC (V)20.4, 27.6
Intensité maximale admissible à 40 °C (A)3
Résistance aux tensions transitoires (kV)0.8
Degré d'encrassement3
Matériau contacts à ficheAlliage de cuivre argenté, Alliage de cuivre doré
Connexion électrique 1, modèlerond
Connexion électrique 1, type de connexionConnecteur mâle
Raccordement électrique 1, technologie de connexionM8x1, codage A selon EN 61076-2-104
Connexion électrique 1, nombre de pôles/fils4
Raccordement électrique 2, technologie de connexionBrochage type A, selon EN 175301-803
Section nominale de conducteur (mm2)0.25
Couleur boîtiernoir
Matériau gaine du câbleTPE-U(PUR)
Désignation du câbleavec porte-étiquette
Connexion électrique 1, fonctionCôté commande
Connexion électrique 1, départ de câbleDroit
Connexion électrique 1, pôles/fils connectés3
Connexion électrique 2, fonctionCôté appareils de terrain
Connexion électrique 2, type de connexion2x Connecteur
Connexion électrique 2, nombre de pôles/fils4
Connexion électrique 2, pôles/fils connectés2
Caractéristique du câbleChaîne porte-câble + robot
Température ambiante pour câble non posés à demeure (°C)-20, 80
Couleur de la gaine de câblegris
Conditions de test, conduiteChaîne porte-câbles : 5 millions de cycle, rayon de courbure 28 mm, Conditions de test sur demande, Résistance à la torsion : > 300 000 cycles, ± 270°/0,1 m, Résistance à la torsion selon la norme Festo
Connexion électrique 2, modèleen angle
Connexion électrique 2, départ de câblecoudé
Indication de l'état du signalLED jaune
Type de répartiteur2 en 1
Longueur de câble 1 (m)5
Longueur de câble 2 (m)0.3
Remarque sur la température ambiante-10 - 40 °C en cas de fixation par trou débouchant
Diamètre de câble 1 (mm)3.8
Diamètre de câble 2 (mm)3.8
Rayon de courbure minimal sous mouvements libres 1 (mm)39
Rayon de courbure minimal sous mouvements libres 2 (mm)39
Matériau douille filetéeLaiton nickelé
SérieNEDY
Type de produitRépartiteur
