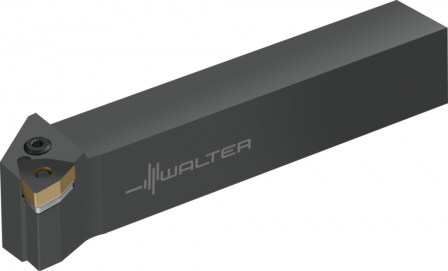

Porte-outils pour outils à queue – Serrage par levier WALTER PWLNR1616H06

Référence : B3204200996
Référence web : I994-A563516
Référence fabricant : PWLNR1616H06

Porte-outils pour outils à queue – Serrage par levier

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Porte-outils pour outils à queue – Serrage par levier PWLN • Walter Turn • métrique • Section carrée • κ=95° • Droite • 16x16mm • plaquette trigone • WN .. 0604 ..

Détails techniques

Serrage	Par levier
Série	PWLN
ee1afc2857a59f9d259f3209ae75ba87_mm	16
2902655dc0181761884d1195e9ecf55d_°	-6
16ba3c32e6fcc0837520d9ab1bcc270d_mm	16
ab19229e42b735750ac92c52e3bf94d2_°	-6
Longueur totale l₁ (mm)	100
23aa3f55b3fc083027edf4dc2e315193_mm	18,5
Désignation d'outil Désignation	PWLNR1616H06
b4e29c99d273c11907c36c8b7cef0137	6
Plaquettes amovibles possibles Type	WN .. 0604 ..
Largeur fonctionnelle f (mm)	20
442597a1f3690a6f73f161fb670b1a5f_mm	16
Direction de coupe HAND	R
Hauteur fonctionnelle HF (mm)	16
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	95
Angle d'inclinaison LAMS (°)	-6
Longueur fonctionnelle LF (mm)	100
00e961cd433afdd024d72a3c72daa198_°	WNMG 06 04 08
nombre des possibilités d'utilisation NOI (°)	400
Quantitée résiduelle de réaffûtage OAL (mm)	100
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Forme de plaquette SC	W
Codage des places de plaquette SSC	6
Classification par image TSYCISO	PWLNR-ISO-AUSSEN
Largeur fonctionnelle WF (mm)	20
Masse (poids) WT (kg)	0,219
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-100
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	16
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	-20
Désignation de la plaquette de coupe J42	WNMG 06 04 08
Code de connexion, du côté de la machine J6	VKT01A1616$$$$
Puce J7	0
Procédé d'usinage J8	DFA
Longueur de porte-à-faux LPR (mm)	100
Numéro standard Caractéristique NSM	DIN4000-90
