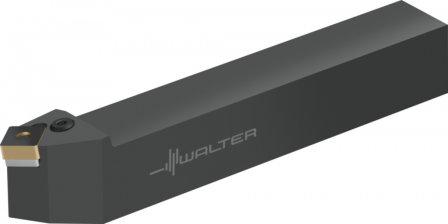

Porte-outils pour outils à queue – Serrage par levier WALTER PCSNL2525M12

Référence web : I994-B714457
Référence fabricant : PCSNL2525M12

Porte-outils pour outils à queue – Serrage par levier

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Porte-outils pour outils à queue – Serrage par levier PCSN • Walter Turn • métrique • Section carrée • κ=45° • Gauche • 25x25mm • plaquette rhombique • CN .. 1204 ..

Détails techniques

Serrage	Par levier
Série	PCSN
ee1afc2857a59f9d259f3209ae75ba87_mm	25
2902655dc0181761884d1195e9ecf55d_°	-8
16ba3c32e6fcc0837520d9ab1bcc270d_mm	25
ab19229e42b735750ac92c52e3bf94d2_°	-8
Longueur fonctionnelle l₁ (mm)	150
bc98ffb9e482a9fa3c9f75ac7beb9731_mm	160
23aa3f55b3fc083027edf4dc2e315193_mm	19,7
Désignation d'outil Désignation	PCSNL2525M12
b4e29c99d273c11907c36c8b7cef0137	12
Plaquettes amovibles possibles Type (°)	CN .. 1204 ..
6484139382309d310711c7e89236b5fb_mm	23,9
Largeur fonctionnelle f (mm)	32
Hauteur fonctionnelle HF (mm)	25
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	45
Angle d'inclinaison LAMS (°)	-8
Longueur fonctionnelle LF (mm)	160
62cc213cb992d2c0f75ce13a0df2435d_mm	8,3
00e961cd433afdd024d72a3c72daa198_°	CNMG 12 04 08
nombre des possibilités d'utilisation NOI (°)	400
Quantitée résiduelle de réaffûtage OAL (mm)	160
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Forme de plaquette SC	C
Codage des places de plaquette SSC	12
Classification par image TSYCISO	PCSNL-ISO-AUSSEN
Largeur fonctionnelle WF (mm)	32
Masse (poids) WT (kg)	0,779
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-160
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	25
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	23,9
Désignation de la plaquette de coupe J42	CNMG 12 04 08
Code de connexion, du côté de la machine J6	VKT01A2525$$$$
Puce J7	0
Procédé d'usinage J8	DDA
Longueur de porte-à-faux LPR (mm)	160
Numéro standard Caractéristique NSM	DIN4000-90
