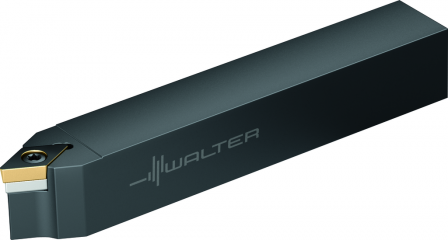

Porte-outil pour outils à queue – Serrage par vis WALTER SDNCN1212F07

Référence web : I994-B714620
Référence fabricant : SDNCN1212F07

Porte-outil pour outils à queue – Serrage par vis

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

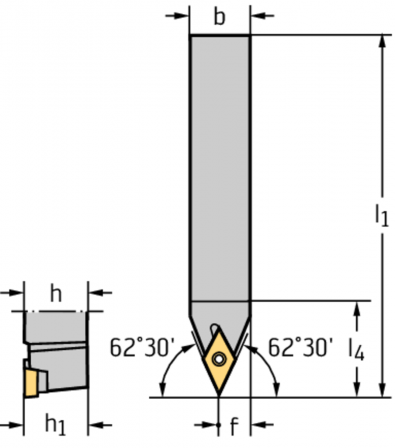

Porte-outil pour outils à queue – Serrage par vis SDNC • Walter Turn • métrique • Section carrée • κ=62,5° • Neutre • 12x12mm • plaquette rhombique • DC .. 0702 ..

Détails techniques

Serrage	Vis
Série	SDNC
ee1afc2857a59f9d259f3209ae75ba87_mm	12
2902655dc0181761884d1195e9ecf55d_°	0
16ba3c32e6fcc0837520d9ab1bcc270d_mm	12
ab19229e42b735750ac92c52e3bf94d2_°	0
Longueur totale l₁ (mm)	80
23aa3f55b3fc083027edf4dc2e315193_mm	14,5
Désignation d'outil Désignation	SDNCN1212F07
b4e29c99d273c11907c36c8b7cef0137	7
Plaquettes amovibles possibles Type	DC .. 0702 ..
Largeur fonctionnelle f (mm)	6,2
442597a1f3690a6f73f161fb670b1a5f_mm	12
Direction de coupe HAND	N
Hauteur fonctionnelle HF (mm)	12
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	62,5
Angle d'inclinaison LAMS (°)	0
Longueur fonctionnelle LF (mm)	80
00e961cd433afdd024d72a3c72daa198_°	DCMT 07 02 04
nombre des possibilités d'utilisation NOI (°)	400
Quantitée résiduelle de réaffûtage OAL (mm)	80
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
6e4dba92882e1ffd57fce76632eb8342_°	60
Forme de plaquette SC	D
Codage des places de plaquette SSC	7
Moment de rotation TQ (Nm)	0,9
Classification par image TSYCISO	SDNC-ISO-AUSSEN-NEUTRAL
Largeur fonctionnelle WF (mm)	6,2
Masse (poids) WT (kg)	0,097
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-80
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	12
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	-6,2
Puce J7	0
Procédé d'usinage J8	DFA
Longueur de porte-à-faux LPR (mm)	80
Numéro standard Caractéristique NSM	DIN4000-90
