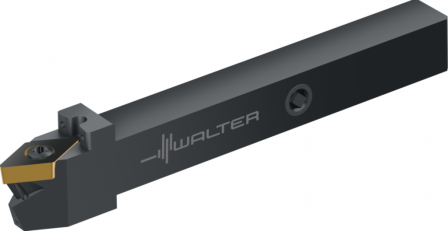

Porte-outil pour outils à queue – Serrage par vis WALTER SDNCN1212J11-P

Référence web : I994-F792559
Référence fabricant : SDNCN1212J11-P

Porte-outil pour outils à queue – Serrage par vis

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Porte-outil pour outils à queue – Serrage par vis SDNC...-P • Walter Turn • métrique • Section carrée • κ=62,5° • Neutre • 12x12mm • plaquette rhombique • DC .. 11T3 .. • Lubrification de précision

Détails techniques

ee1afc2857a59f9d259f3209ae75ba87_mm	12
7105d2949384f1fc639d984de4fc4ff8_mm	M8X1
2902655dc0181761884d1195e9ecf55d_°	0
16ba3c32e6fcc0837520d9ab1bcc270d_mm	12
489d66e497a9bd7a455820e38db4280d_mm	4
ab19229e42b735750ac92c52e3bf94d2_°	0
Longueur fonctionnelle l₁ (mm)	110
23aa3f55b3fc083027edf4dc2e315193_mm	24
Désignation d'outil Désignation	SDNCN1212J11-P
b4e29c99d273c11907c36c8b7cef0137	11
Plaquettes amovibles possibles Type	DC .. 11T3 ..
Largeur fonctionnelle f (mm)	6
Hauteur de queue C4 (mm)	12
323e7d7620f0e171163d59bc0f8add05_mm	12
Masse (poids) D7 (kg)	0,101
Angle d'attaque E1 (°)	62,5
Type d'angle d'attaque E2	B
Angle de coin plaquette de coupe E3 (°)	55
Angle d'arête orthogonal E4 (°)	0
Angle d'inclinaison E5 (°)	0
Direction de coupe F1	N
Forme de porte-outil F2	G
Genre de montage de plaquette F5	S
Entrée du fluide de refroidissement H21	1
Sortie du fluide de refroidissement H22	7
Norme J1	-
Identification du numéro de commande J21	SDNCN1212J11-P
Désignation du produit J22	8261
Identifiant de l'entreprise J3	W
Code de connexion, plaquette de coupe J41	ISO$DC11T3003******
Désignation de la plaquette de coupe J42	DCMT 11 T3 08
Code de connexion, du côté de la machine J6	VKT01A1212$$$$
Puce J7	0
Procédé d'usinage J8	DFA
Numéro standard Caractéristique NSM	DIN4000-90
