Plaquettes de tournage Rhombiques positives 80° WALTER CCMT09T304-E47 WSM20S
Voir les détails techniques
Références
Web : I994-B704509
Fabricant : CCMT09T304-E47 WSM20S

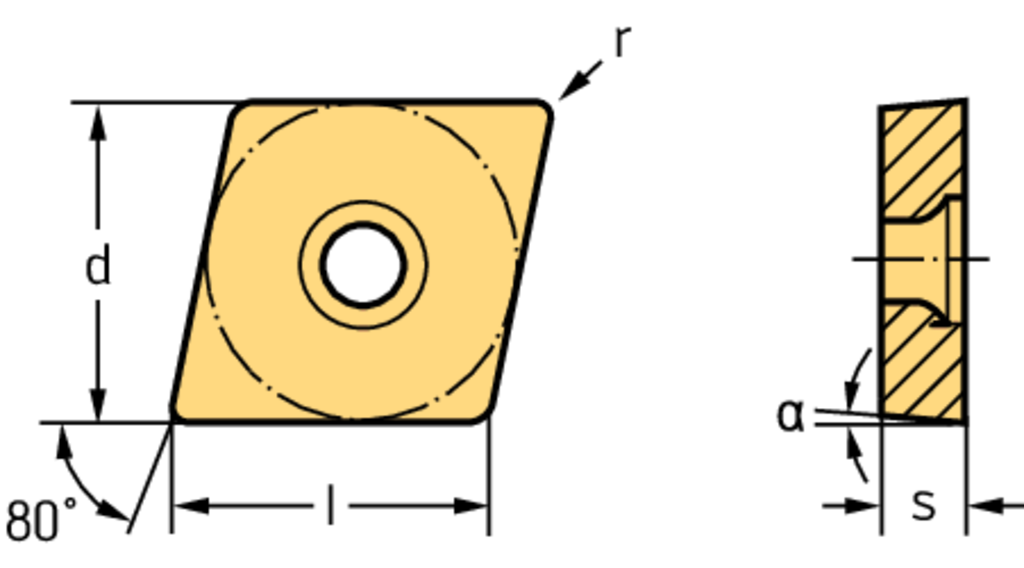

Plaquettes de tournage Rhombiques positives 80° CCMT ...-E47 • angle de dépouille principal=7° • WSM20S • Tiger·tec® Silver
| Profondeur de coupe maximale ap (°) | 0.4–0.000 mm |
| Avance f (°) | 0.15–0.45 mm |
| Longueur d'arête de coupe l (mm) | 9,67 |
| Désignation d'outil Désignation (mm) | CCMT09T304-E47 WSM20S |
| Rayon r (mm) | 0,4 |
| Angle de coin plaquette de coupe EPSR (°) | 80 |
| Désignation du matériau de coupe du fabricant GRADE (mm) | WSM20S |
| Désignation normée du matériau de coupe, application principale GRDPRIO (°) | - |
| Version de plaquette HAND (kg) | N |
| cercle inscrit IC (mm) | 9,525 |
| Code de connexion, plaquette de coupe IIC | WR$$CC09T3043NB$$04 |
| Kappa KAP (°) | 0 |
| Longueur du bord de coupe L (mm) | 9,67 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Hauteur du bord de coupe S (mm) | 3,97 |
| Épaisseur de plaquette S1 (mm) | 3,97 |
| Codage des places de plaquette SSC (mm) | 9 |
| Norme STDNO | - |
| Classe de tolérance TC | M |
| Exécution et nombre d'arêtes de coupe rapportées TCE | S |
| Classification par image TSYC | CCMT-E47 |
| Identificateur de racleur WEP | 0 |
| Masse (poids) WT (kg) | 0,004 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | 0 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion, du côté de la machine J6 | WR$$CC09T3043NB$$04 |
| Procédé d'usinage J8 | BVB |
| Numéro standard Caractéristique NSM | DIN4000-76 |
Sur commande
