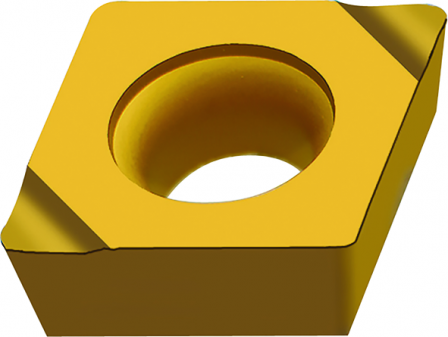

Plaquettes de tournage Rhombiques positives 80° WALTER CCGT060204-X5 WTP35

Référence web : I994-B707422
Référence fabricant : CCGT060204-X5 WTP35

Plaquettes de tournage Rhombiques positives 80°

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Rhombiques positives 80° CCGT ...-X5 • angle de dépouille principal=7° • WTP35

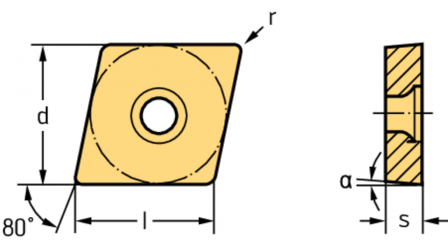

Détails techniques

Longueur d'arête de coupe l (mm)	6,45
Désignation d'outil Désignation (°)	CCGT060204-X5 WTP35
Rayon r (mm)	0,4
Revêtement/surface COATING (mm)	TiCN+TiN
diamètre d'alesage de fixation D1 (mm)	2,8
Angle de coin plaquette de coupe EPSR (°)	80
Désignation du matériau de coupe du fabricant GRADE (mm)	WTP35
Désignation normée du matériau de coupe, application principale GRDPRIO (°)	-
Version de plaquette HAND (kg)	N
cercle inscrit IC (mm)	6,35
Code de connexion, plaquette de coupe IIC	WR$$CC0602043NB$$04
Kappa KAP (°)	0
Longueur du bord de coupe L (mm)	6,45
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	2,38
Épaisseur de plaquette S1 (mm)	2,38
Codage des places de plaquette SSC (mm)	6
Norme STDNO	-
Classe de tolérance TC	G
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	CCGT-X5
Identificateur de racleur WEP	0
Masse (poids) WT (kg)	0,001
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Identifiant de l'entreprise J3	W
Code de connexion, du côté de la machine J6	WR$$CC0602043NB$$04
Procédé d'usinage J8	BVB
Numéro standard Caractéristique NSM	DIN4000-76
