Plaquettes de tournage Rhombiques positives 80°

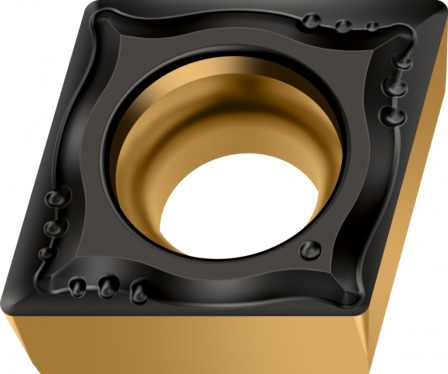

Plaquettes de tournage Rhombiques positives 80° WALTER CCGT060204-MP4 WPP20G

Voir les détails techniques

Références

Web : I994-B709377

Fabricant : CCGT060204-MP4 WPP20G

Description

Plaquettes de tournage Rhombiques positives 80° CCGT ...-MP4 • Tiger·tec^® Gold • WPP20G • r=0,4mm

Détails techniques

d9a2fbd92c08363911b30cbd489170f1_°	0.4–2.0 mm
Avance f (°)	0.08–0.20 mm
Longueur d'arête de coupe l (mm)	6,45
Désignation Désignation (mm)	CCGT060204-MP4 WPP20G
Rayon r (mm)	0,4
Revêtement/surface COATING (mm)	TiCN+Al2O3+(TiN)
Traversée du fluide de refroidissement CSP (mm)	0
diamètre d'alesage de fixation D1 (mm)	2,8
Angle de coin plaquette de coupe EPSR (°)	80
Désignation du matériau de coupe du fabricant GRADE	WPP20G
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND	N
cercle inscrit IC (mm)	6,35
Genre de montage IFS	3
Code de connexion, plaquette de coupe IIC	ISO$CC0602043NB$$04
Kappa KAP (°)	0
Longueur du bord de coupe L (mm)	6,448
Angle de rotation phi PHI (°)	0
Rayon de coin RE (mm)	0,4
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	2,381
Épaisseur de plaquette S1 (mm)	2,381
Codage des places de plaquette SSC	6
Classe de tolérance TC	G
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	CCGT-MP4
Identificateur de racleur WEP	0
Masse (poids) WT (kg)	0,001
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
