Plaquettes de tournage Rhombiques positives 80°

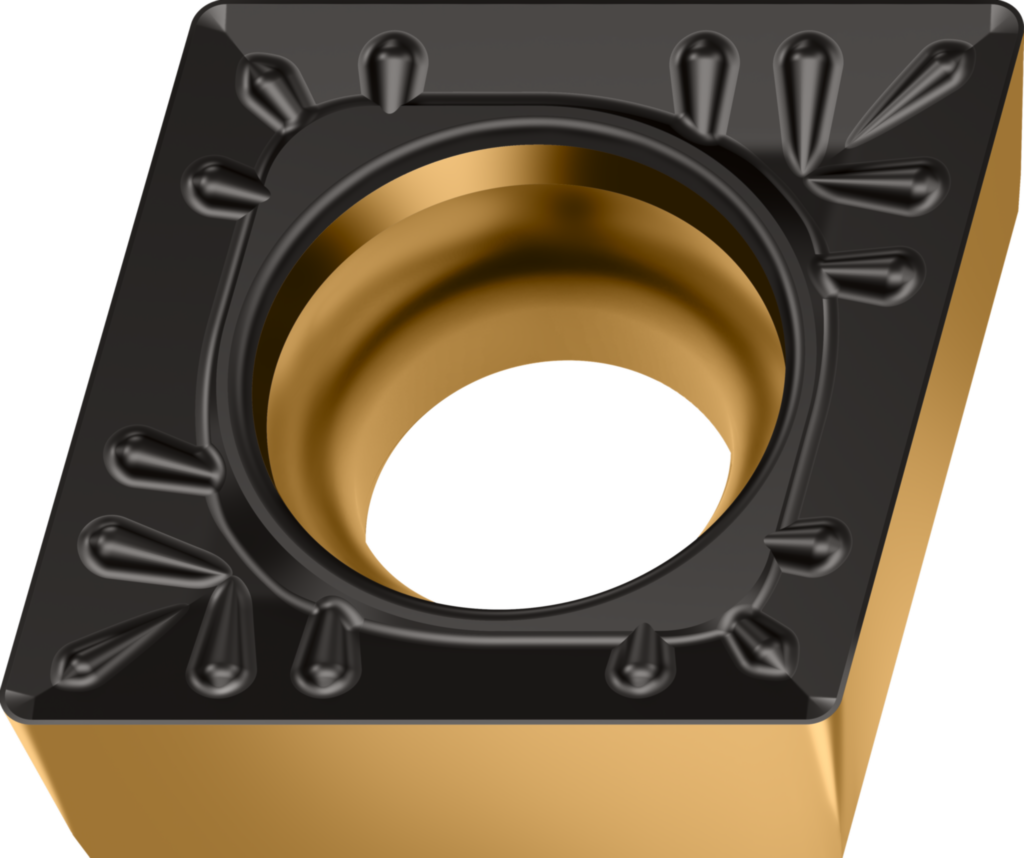

Plaquettes de tournage Rhombiques positives 80° WALTER CCMT160508 WK1

Voir les détails techniques

Références

Web : I994-B712389

Fabricant : CCMT160508 WK1

Description

Plaquettes de tournage Rhombiques positives 80° CCMT ...-OTHER • WK1 • r=0,8mm

Détails techniques

d9a2fbd92c08363911b30cbd489170f1_°	0.6–6.0 mm
Avance f (°)	0.16–0.40 mm
Longueur d'arête de coupe l (mm)	16,12
Désignation Désignation (mm)	CCMT160508 WK1
Rayon r (mm)	0,8
Revêtement/surface COATING (mm)	unbeschichtet
Traversée du fluide de refroidissement CSP (mm)	0
diamètre d'alesage de fixation D1 (mm)	5,5
Angle de coin plaquette de coupe EPSR (°)	80
Désignation du matériau de coupe du fabricant GRADE	WK1
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND	N
cercle inscrit IC (mm)	15,875
Genre de montage IFS	3
Code de connexion, plaquette de coupe IIC	ISO$CC1605083NB$$08
Kappa KAP (°)	0
Longueur du bord de coupe L (mm)	16,12
Angle de rotation phi PHI (°)	0
Rayon de coin RE (mm)	0,8
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	5,556
Épaisseur de plaquette S1 (mm)	5,556
Codage des places de plaquette SSC	16
Classe de tolérance TC	M
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	CCMT
Identificateur de racleur WEP	0
Masse (poids) WT (kg)	0,016
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Demande de devis
