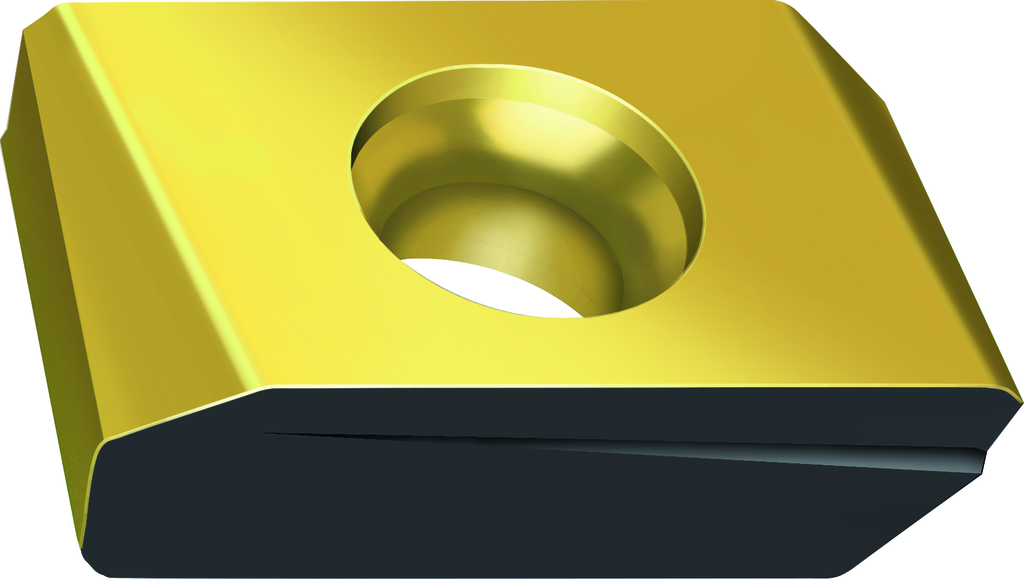

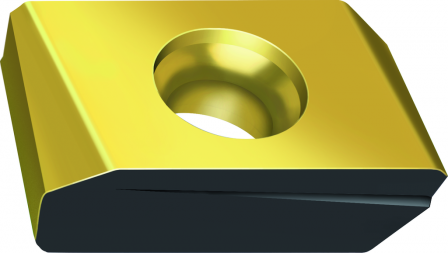

Plaquettes de finition WALTER P45424-1-G67 WAK15
Référence web : I994-B705542
Référence fabricant : P45424-1-G67 WAK15
Référence fabricant : P45424-1-G67 WAK15
Plaquettes de finition
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Plaquettes de finition P45424 ...-G67 • angle de dépouille principal=0° • WAK15 • Tiger·tec® • longueur d'arête de planage=8mm
Détails techniques

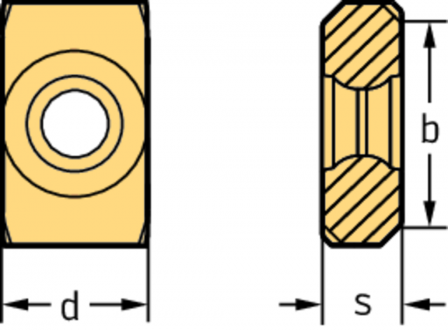

| Série | P45424 |
| Longueur de l'arête de coupe Wiper b (mm) | 8 |
| Nombre d'arêtes de coupe Nombre d'arêtes de coupe (°) | 4 |
| Diamètre cercle inscrit d (mm) | 12 |
| Désignation Désignation (mm) | P45424-1-G67 WAK15 |
| Epaisseur plaquette s (mm) | 5 |
| Classe de tolérance de plaquette Classe de tolérances | G |
| Revêtement/surface COATING (mm) | TiCN+Al2O3+(TiN) |
| Traversée du fluide de refroidissement CSP (mm) | 0 |
| diamètre d'alesage de fixation D1 (mm) | 4,4 |
| Angle de coin plaquette de coupe EPSR (°) | 90 |
| Désignation du matériau de coupe du fabricant GRADE | WAK15 |
| Désignation normée du matériau de coupe, application principale GRDPRIO | - |
| Version de plaquette HAND | N |
| cercle inscrit IC (mm) | 12 |
| Genre de montage IFS | 3 |
| Code de connexion, plaquette de coupe IIC | WR$$P45424013NB$$01 |
| longueur de plaquette INSL (mm) | 12 |
| Kappa KAP (°) | 0 |
| Longueur du bord de coupe L (mm) | 12 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Hauteur du bord de coupe S (mm) | 5 |
| Épaisseur de plaquette S1 (mm) | 5 |
| Codage des places de plaquette SSC | 1 |
| Classe de tolérance TC | G |
| Exécution et nombre d'arêtes de coupe rapportées TCE | S |
| Classification par image TSYC | P45424-G67 |
| Largeur de plaquette W1 (mm) | 9 |
| Identificateur de racleur WEP | 1 |
| Masse (poids) WT (kg) | 0,006 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | 0 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
