Plaquettes de finition

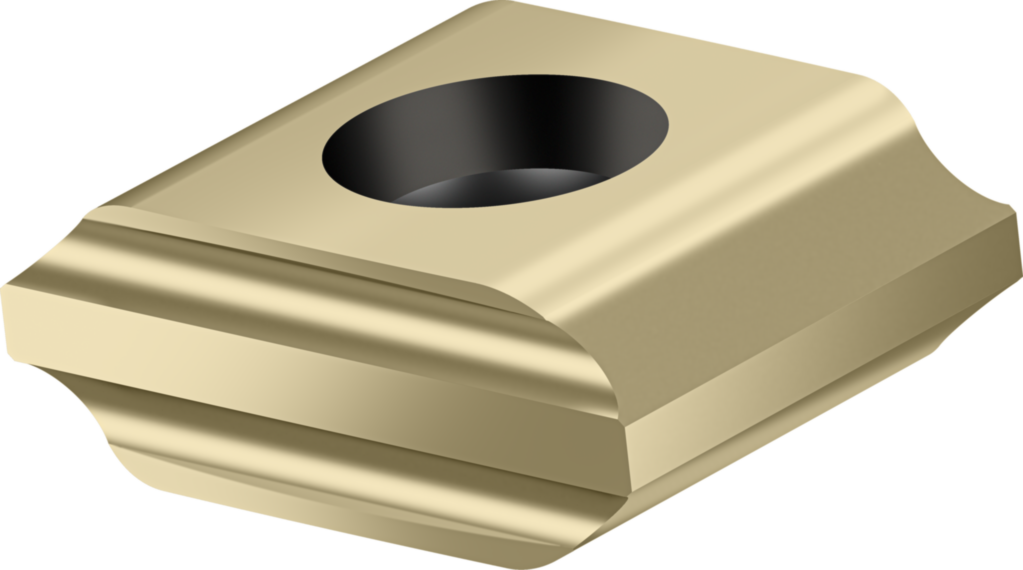

Plaquettes de finition WALTER P45420-G67 WHH15X

Voir les détails techniques

Références

Web : I994-B705108

Fabricant : P45420-G67 WHH15X

Description

Plaquettes de finition P45420 ...-G67 • angle de dépouille principal=0° • WHH15X • longueur d'arête de planage=7mm

Détails techniques

Longueur de l'arête de coupe Wiper b (mm)	7
Nombre d'arêtes de coupe Nombre d'arêtes de coupe (°)	4
Diamètre cercle inscrit d (mm)	9,52
Désignation Désignation (mm)	P45420-G67 WHH15X
Epaisseur plaquette s (mm)	4,76
Classe de tolérance de plaquette Classe de tolérances (mm)	H
Nombre de positions de coupe CNC (mm)	2
Revêtement/surface COATING (mm)	TiAlN+TiAlCrSiN
Traversée du fluide de refroidissement CSP (mm)	0
diamètre d'alesage de fixation D1 (mm)	4,4
Angle de coin plaquette de coupe EPSR (°)	90
Désignation du matériau de coupe du fabricant GRADE	WHH15X
Désignation normée du matériau de coupe, application principale GRDPRIO	-
Version de plaquette HAND	N
cercle inscrit IC (mm)	9,52
Genre de montage IFS	3
Code de connexion, plaquette de coupe IIC	WR$$P45412$$3NB$T$$
longueur de plaquette INSL (mm)	12,7
Kappa KAP (°)	0
Longueur du bord de coupe L (mm)	12,7
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Hauteur du bord de coupe S (mm)	4,76
Épaisseur de plaquette S1 (mm)	4,76
Classe de tolérance TC	H
Exécution et nombre d'arêtes de coupe rapportées TCE	S
Classification par image TSYC	P45420-G67
Largeur de plaquette W1 (mm)	9,52
Identificateur de racleur WEP	1
Masse (poids) WT (kg)	0,006
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	0
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	0
Numéro standard Caractéristique NSM	DIN4000-76

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
