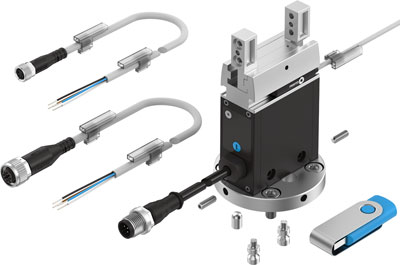

pince à serrage parallèle EHPS-16-A-RA1

pince à serrage parallèle EHPS-16-A-RA1




  • pince à serrage parallèle EHPS-16-A-RA1

pince à serrage parallèle EHPS-16-A-RA1 FESTO 8119111


Référence web : A700-D082589
Référence fabricant : 8119111
pince à serrage parallèle EHPS-16-A-RA1 Taille=25, Course par mors de pince=16 mm, Précision d'échange max.=<= 0,2 mm, Jeu angulaire max. des mors de pince ax, ay=0,3 deg, Jeu max. des mors de pince Sz=0,04 mm
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Détails techniques
Connexion électriqueCâble avec connecteur mâle, M12x1, à 5 pôles
Degré de protectionIP40
Poids du produit (g)1000
ConceptionForme en T, Pignon/crémaillère, Réducteur à vis sans fin, pince électrique
Mode de fixationTaraudage et douille de centrage, au choix :, avec trou débouchant et douille de centrage
Température ambiante (°C)5, 60
Note sur la matièreConforme RoHS
Classe de résistance à la corrosion KBK1 - Faibles effets de corrosion
Marque CE (voir déclaration de conformité)Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, selon la directive européenne CEM
Matériau corpsAluminium anodisé
AgrémentRCM Mark
Conforme à la normeIEC 61010-1
Taille25
Détection de positionpour capteurs de proximité
Course par mors de pince (mm)16
Précision d'échange max. (mm)<= 0,2 mm
Jeu angulaire max. des mors de pince ax, ay (deg)0.3
Jeu max. des mors de pince Sz (mm)0.04
Symétrie de rotation (mm)<= 0,2 mm
Répétitivité pince (mm)<= 0,01 mm
Nombre de mors de pince2
Fonction de préhensionParallèle
Moment d'inertie (kgcm2)5.27
Force max. au niveau du mors de pince Fz statique (N)450
Moment max. au niveau du mors de pince Mx statique (Nm)28
Moment max. au niveau du mors de pince My statique (Nm)16
Moment max. au niveau du mors de pince Mz statique (Nm)28
Périodicité de graissage des éléments de guidage (Mio SP)2
Masse maxi par doigt de pince externe (g)230
Matériau mors de pinceAcier fortement allié inoxydable
Variations de tension admissibles+/- 10 %
Niveau de pression sonore (dB(A))<= 70 dB(A)
GuidageGuidage à palier lisse
Tension de service nominale CC (V)24
Type de moteurServomoteur DC
Symbole KCKC-EMV
Eléments de commandeCommutateur à enclenchement
Témoin de fonctionnementLED
Consommation de courant max. (mA)2000
Cadence max. (Hz)0.8
Connexion de robotsRobots universels UR3/5/10 (à partir de PolyScope CB 3.6.0), Robots universels UR3e/5e/10e (à partir de PolyScope CB 5.0.0)
Accessoires compris1x Plaque d'adaptation, 1x Rouleau de bande aggripante, 1x Transmetteur de position, 1x USB-Stick mit URCap, 2x Câble de liaison
Type de produitPince à serrage parallèle
SérieEHPS
