Outil d'alésage de finition WALTER B3234.C8.430-500.Z1.TC11

Référence web : I994-B703653
Référence fabricant : B3234.C8.430-500.Z1.TC11

Outil d'alésage de finition

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

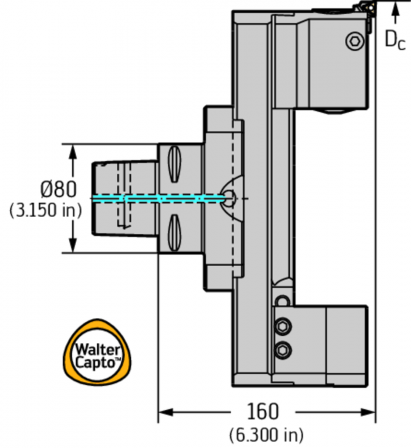

Outil d'alésage de finition B3234 • Walter Capto^TM ISO 26623 • métrique • Dc=430-500mm

Détails techniques

Code de la taille de la liaison d₁ (kg)	C8
Diamètre de coupe minimal D_{c min} (mm)	430
Diamètre de liaison d₁ (mm)	80
Diamètre de coupe maximal D_{c max} (mm)	500
Longueur fonctionnelle l₄ (mm)	160
Désignation d'outil Désignation	B3234.C8.430-500.Z1.TC11
Plaquettes amovibles possibles Type	TC .. 1102 ..
Poids Poids (kg)	10,7
Version d'attachement, du côté de la machine C14	9
Genre d'attachement, du côté de la machine C15	5
Taille d'attachement de base du côté de machine C2	800
Diamètre d'attachement du côté de la machine C3 (mm)	80
Longueur de queue C4 (mm)	48
Le tour par minute, max. D6 (1/min)	630
Masse (poids) D7 (kg)	10,69
Angle d'attaque E1 (°)	93
Direction de coupe F1	R
Nombre d'arêtes de coupe périphériques effectives F21	1
Nombre d'arêtes de coupe frontales effectives F22	1
Entrée du fluide de refroidissement H21	1
Sortie du fluide de refroidissement H22	3
Version de l'outil (code du matériau du corps de l'outil) H4	S
Identification du numéro de commande J21	B3234.C8.430-500.Z1.TC11
Identifiant de l'entreprise J3	W
J41	ISO$TC1102003****04
Désignation de la plaquette de coupe J42	TCMT 11 02 00 RE=0
J6	CCS01C0800$$$$
Puce J7	0
J8	BAB
Longueur de porte-à-faux LPR (mm)	160
Numéro standard Caractéristique NSM	DIN4000-84
Quantitée résiduelle de réaffûtage OAL (mm)	208
