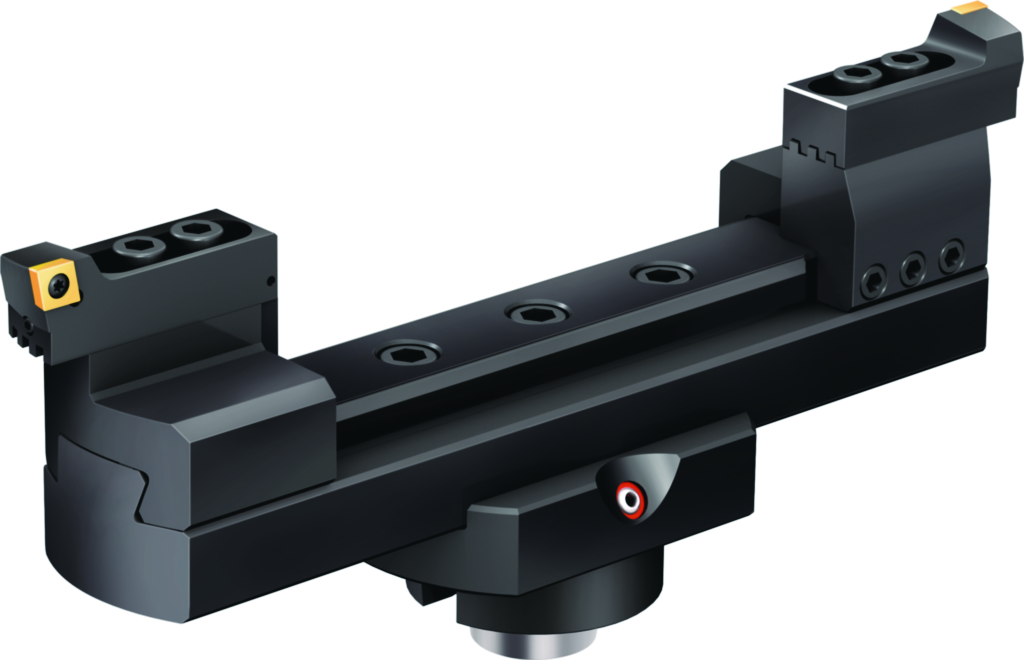

Outil d'alésage d'ébauche à deux arêtes de coupe WALTER B3224.N8.430-500.Z2.CC12

Référence web : I994-B703303
Référence fabricant : B3224.N8.430-500.Z2.CC12

Outil d'alésage d'ébauche à deux arêtes de coupe

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Outil d'alésage d'ébauche à deux arêtes de coupe B3224 • Attachement modulaire NCT • métrique • Dc=430-500mm

Détails techniques

Code de la taille de la liaison d₁ (kg)	80
Diamètre de coupe minimal D_{c min} (mm)	430
Diamètre de liaison d₁ (mm)	80
Diamètre de coupe maximal D_{c max} (mm)	500
Longueur fonctionnelle l₄ (mm)	150
Désignation d'outil Désignation	B3224.N8.430-500.Z2.CC12
Plaquettes amovibles possibles Type	CC .. 1204 ..
Poids Poids (kg)	14,6
Code de la taille de la liaison d₁	NCT 80
Genre d'attachement, du côté de la machine C15	5
Taille d'attachement de base du côté de machine C2	800
Diamètre d'attachement du côté de la machine C3 (mm)	80
Longueur de queue C4 (mm)	18
Le tour par minute, max. D6 (1/min)	750
Masse (poids) D7 (kg)	14,6
Angle d'attaque E1 (°)	90
Direction de coupe F1	R
Nombre d'arêtes de coupe périphériques effectives F21	2
Nombre d'arêtes de coupe frontales effectives F22	2
Entrée du fluide de refroidissement H21	1
Sortie du fluide de refroidissement H22	3
Version de l'outil (code du matériau du corps de l'outil) H4	S
Identification du numéro de commande J21	B3224.N8.430-500.Z2.CC12
Identifiant de l'entreprise J3	W
Code de connexion, plaquette de coupe J41	ISO$CC1204003******
Code de connexion, du côté de la machine J6	NCT01C0800$$$$
Puce J7	0
Procédé d'usinage J8	BAB
Code de connexion, plaquette de coupe J91	ISO$CC1204003******
Longueur de porte-à-faux LPR (mm)	150
Numéro standard Caractéristique NSM	DIN4000-84
Quantitée résiduelle de réaffûtage OAL (mm)	168
