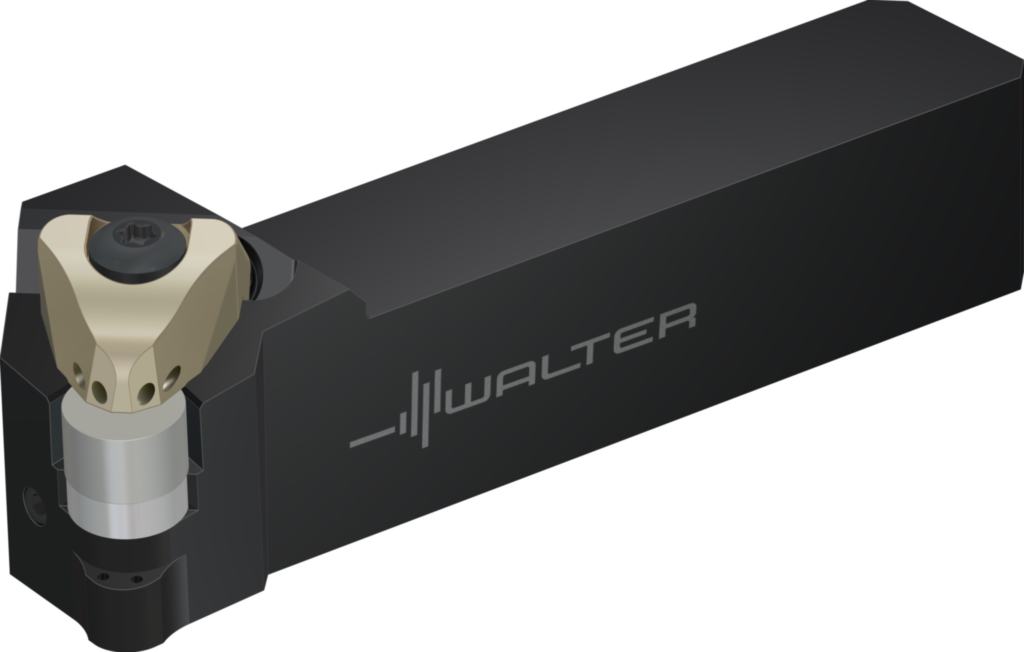

Outil à queue - Serrage par bride WALTER CRSNR2525X12-P

Référence web : I994-B713414
Référence fabricant : CRSNR2525X12-P

Outil à queue - Serrage par bride

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Outil à queue - Serrage par bride CRSN...-P • Walter Turn • métrique • Section carrée • Droite • 25x25mm • plaquette ronde • RN .. 1207 .. • Lubrification de précision

Détails techniques

Serrage	Par bride
Série	CRSN...-P
ee1afc2857a59f9d259f3209ae75ba87_mm	25
2902655dc0181761884d1195e9ecf55d_°	-6
16ba3c32e6fcc0837520d9ab1bcc270d_mm	25
5c9dfe9218e53ffaa5ae0d81eebea0a7_mm	10
ab19229e42b735750ac92c52e3bf94d2_°	-6
Longueur totale l₁ (mm)	130
23aa3f55b3fc083027edf4dc2e315193_mm	38,5
Désignation d'outil Désignation	CRSNR2525X12-P
b4e29c99d273c11907c36c8b7cef0137	12
Plaquettes amovibles possibles Type	RNGN1207 ..
Largeur fonctionnelle f (mm)	32
442597a1f3690a6f73f161fb670b1a5f_mm	25
Direction de coupe HAND (mm)	R
Hauteur fonctionnelle HF (mm)	25
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	0
Angle d'inclinaison LAMS (°)	-6
Longueur fonctionnelle LF (mm)	130
Désignation de la plaquette de coupe MIID	RNGN 12 07 00
nombre des possibilités d'utilisation NOI	400
Quantitée résiduelle de réaffûtage OAL (mm)	130
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Forme de plaquette SC	R
Codage des places de plaquette SSC	12
Classification par image TSYCISO	CRSNR-ISO-AUSSEN-C-P
Largeur fonctionnelle WF (mm)	32
Masse (poids) WT (kg)	0,7
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-130
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	25
Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm)	-32
Longueur de porte-à-faux LPR (mm)	130
Numéro standard Caractéristique NSM	DIN4000-90
