Outil à queue – Gorges radiales

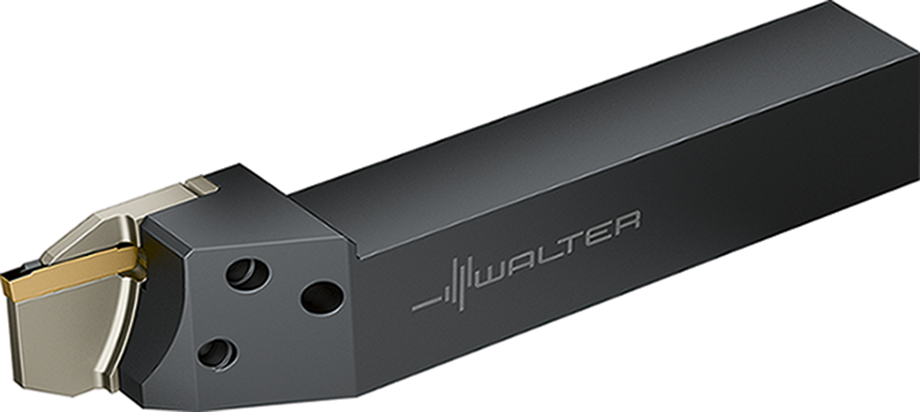

Outil à queue – Gorges radiales WALTER NCBE25-2525L-GX24-2-21

Voir les détails techniques

Références

Web : I994-B715433

Fabricant : NCBE25-2525L-GX24-2-21

Description

Outil à queue – Gorges radiales NCBE • Serrage par vis • métrique • Section carrée • Gauche • GX24 • s=3mm • Tmax=21mm

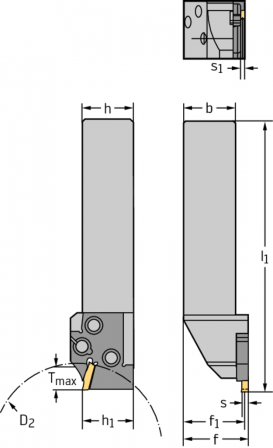

Détails techniques

Serrage	Vis
Série	NCBE
0eeb52660c85eacc90a593f865c7c067_mm	79
b3a6e82a1aa3d76f182956881910c429_mm	3
Longueur totale l₁ (mm)	162
Désignation d'outil Désignation (mm)	NCBE25-2525L-GX24-2-21
Plaquettes amovibles possibles Type (mm)	GX24-2E3 ..; GX24-2F3 ..
Entrée du fluide de refroidissement CNSC (mm)	0
Unité du dimensionnement d'attachement CUB	C
Précision d'unité de d'attachement, du côté de la machine CUBPMS	A
6837b9fd30d2d7c8c8a7105319dc3f7c_mm	3
Sortie du fluide de refroidissement CXSC	0
Taille d'attachement de base du côté de machine CZCMS	2525
Type de forme du côté de la machine FMT	EXT
Angle d'arête orthogonal GAMO (°)	0
442597a1f3690a6f73f161fb670b1a5f_mm	25
Direction de coupe HAND (kg)	L
Hauteur fonctionnelle HF (mm)	25
Code de connexion, plaquette de coupe IIC	WR$$GX242000*FX
Kappa KAP (°)	0
Angle d'attaque KAPR (°)	90
Angle d'inclinaison LAMS (°)	0
Longueur fonctionnelle LF (mm)	162
8cd66edf49974c25670f02ed744534b4	162
Longueur de porte-à-faux LPR (mm)	162
Désignation de la plaquette de coupe MIID	GX24-2
nombre des possibilités d'utilisation NOI	45
Quantitée résiduelle de réaffûtage OAL (mm)	162
Angle de rotation phi PHI (°)	0
Angle de rotation rho RHO (°)	0
Classification par image TSYC	NCBEL-GX24-ISO
9b49a01f2356f33f48572903010f1b64_mm	30,4
Masse (poids) WT (kg)	0,77
Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm)	-162
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	25
Numéro standard Caractéristique NSM	DIN4000-90

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
