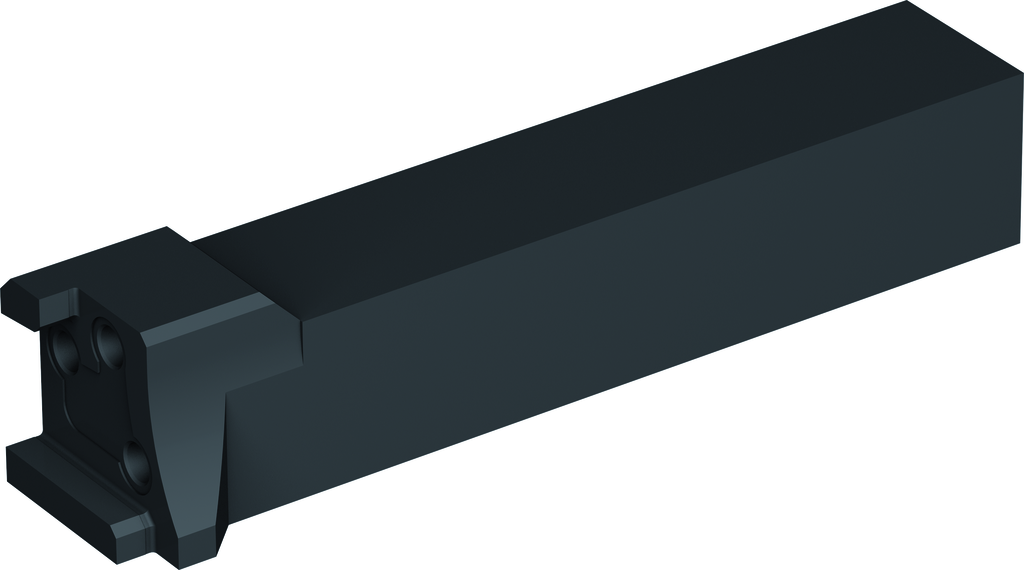

Outil à manche – modulaire WALTER MSS-E20L90-2020J
Référence web : I994-B715167
Référence fabricant : MSS-E20L90-2020J
Référence fabricant : MSS-E20L90-2020J
Outil à manche – modulaire
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Outil à manche – modulaire MSS-...90 • Walter Cut • métrique • Section carrée • Gauche • 20x20mm
Détails techniques
| Série | MSS- |
| ee1afc2857a59f9d259f3209ae75ba87_mm | 20 |
| 16ba3c32e6fcc0837520d9ab1bcc270d_mm | 20 |
| Longueur totale l1 (mm) | 110 |
| Désignation d'outil Désignation (mm) | MSS-E20L90-2020J |
| 3c6877cbdb5255022f7b9a723d46f82b_mm | E20 |
| Largeur fonctionnelle f (mm) | 20 |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | C |
| Sortie du fluide de refroidissement CXSC | 0 |
| Taille d'attachement de base du côté de machine CZCMS | 2020 |
| Taille d'attachement de base du côté de la pièce à usiner CZCWS | R020 |
| Type de forme du côté de la pièce FMT | EXT |
| 442597a1f3690a6f73f161fb670b1a5f_mm | 20 |
| Direction de coupe HAND | L |
| Hauteur fonctionnelle HF (mm) | 4 |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 105,9 |
| Longueur de porte-à-faux LPR (mm) | 20 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 110 |
| Angle de rotation phi PHI (°) | 0 |
| 146eaf54d26b2287504255f9e9541d8a_mm | 24,5 |
| Angle de rotation rho RHO (°) | 0 |
| Classification par image TSYC | MSS-ISO-MODULAR-L-90 |
| Largeur fonctionnelle WF (mm) | 20 |
| Masse (poids) WT (kg) | 0,378 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Code de connexion du côté de la pièce J4 | PMA03CR020**** |
| Code de connexion, du côté de la machine J6 | VKT01A2020$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
