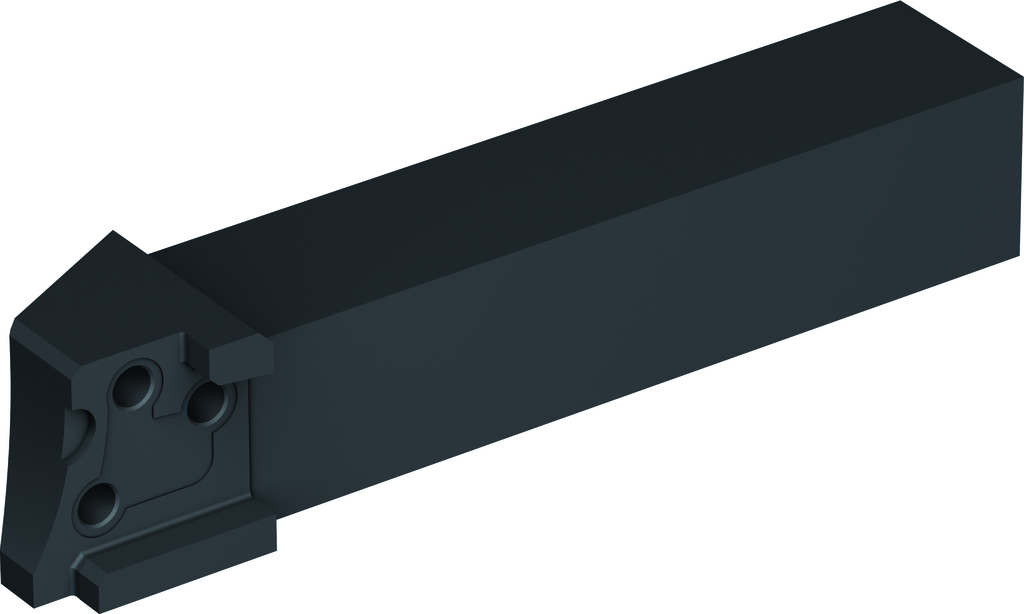

Outil à manche – modulaire WALTER MSS-E20L00-12-E

Référence web : I994-B715156
Référence fabricant : MSS-E20L00-12-E

Outil à manche – modulaire

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Outil à manche – modulaire MSS-...00 • Walter Cut • pouce • Section carrée • Gauche • 19,05x19,05mm

Détails techniques

Série	MSS-
ee1afc2857a59f9d259f3209ae75ba87_inch	0,75
16ba3c32e6fcc0837520d9ab1bcc270d_inch	0,75
Longueur totale l₁ (inch)	4,677
Désignation d'outil Désignation (mm)	MSS-E20L00-12-E
3c6877cbdb5255022f7b9a723d46f82b_mm	E20
faaa9c1c8b40ff0ec5757013dbe4e504_inch	0,756
Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS	C
Sortie du fluide de refroidissement CXSC	0
Taille d'attachement de base du côté de machine CZCMS	1212
Taille d'attachement de base du côté de la pièce à usiner CZCWS	L020
Type de forme du côté de la pièce FMT	EXT
442597a1f3690a6f73f161fb670b1a5f_mm	19,05
Direction de coupe HAND	L
Hauteur fonctionnelle HF (mm)	3,05
Kappa KAP (°)	0
Longueur fonctionnelle LF (mm)	114,3
Longueur de porte-à-faux LPR (mm)	25,5
Quantitée résiduelle de réaffûtage OAL (mm)	118,8
Angle de rotation phi PHI (°)	0
146eaf54d26b2287504255f9e9541d8a_mm	44,4
Angle de rotation rho RHO (°)	0
Classification par image TSYC	MSS-ISO-MODULAR-L-INCH
Largeur fonctionnelle WF (mm)	9,677
Masse (poids) WT (kg)	0,356
Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm)	0
Code de connexion du côté de la pièce J4	PMA03CL020****
Code de connexion, du côté de la machine J6	VKT01B1212$$$$
Puce J7	0
Numéro standard Caractéristique NSM	DIN4000-89
