MINI--CHARIOT   SLT-25-40-A-CC-B

MINI--CHARIOT SLT-25-40-A-CC-B




  • MINI--CHARIOT   SLT-25-40-A-CC-B

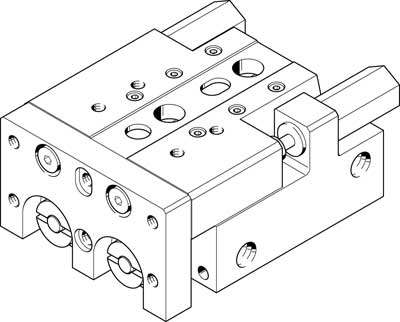

MINI--CHARIOT SLT-25-40-A-CC-B FESTO 197911


Référence web : A700-A307613
Référence fabricant : 197911
mini-chariot SLT-25-40-A-CC-B avec guidage à billes précis et robuste et amortisseurs. Course=40 mm, Zone/longueur de fin de course ajustable=12 mm, Diamètre de piston=25 mm, Mode de fonctionnement unité d'entraînement=Etrier, Amortissement=CC : amortisseur des deux côtés
Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
Poids du produit (g)1989
ConceptionMécanisme à étrier
Position de montageindifférent
Mode de fixationà trou débouchant
Pression de service (bar)1, 10
Raccord pneumatiqueG1/8
Fluide de serviceAir comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)-20, 60
Note sur la matièresans cuivre ni PTFE
Classe de résistance à la corrosion KBK0 - Aucun effet de corrosion
Note sur le fluide de commande et de pilotageFonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau jointsHNBR
Matériau corpsAlliage d'aluminium
Matériau couvercleAlliage d'aluminium
Course (mm)40
AmortissementCC : amortisseur des deux côtés
Détection de positionpour capteurs de proximité
Longueur d'amortissement (mm)12
Mode de fonctionnementà double effet
Matériau tige de pistonAcier fortement allié inoxydable
Diamètre de piston25 mm
Energie d'impact en fin de course (J)10
GuidageGuidage par cage à billes
Force théorique sous 6 bar, à l'avance (N)590
Force théorique sous 6 bar, au recul (N)495
Moment max. Mx (Nm)13
Moment max. My (Nm)13
Moment max. Mz (Nm)12
Masse en mouvement (g)2002
Force max. Fy (N)1310
Force max. Fz (N)1310
Zone/longueur de fin de course ajustable (mm)12
Mode de fonctionnement unité d'entraînementEtrier
Raccords alternatifsVoir dessin du produit
Reproductibilité (mm)0.02
SérieSLT


Produits similaires
<
>
  Diamètre de piston Course (mm) Amortissement Détection de position Longueur d'amortissement (mm) Guidage Force théorique sous 6 bar, à l'avance (N) Vitesse max. (m/s) Répétitivité Plage de fin de course ajustable/Longueur arriere (mm) Température ambiante (°C) Raccord pneumatique
MINI--CHARIOT   SLT-10-30-A-CC-B MINI--CHARIOT SLT-10-30-A-CC-B FESTO 197891
Référence web : A700-A122826


10 mm 30 CC : amortisseur des deux côtés pour capteurs de proximité 5 Guidage par cage à billes 94 -20, 60 M5
MINI--CHARIOT   SLT-10-30-P-A MINI--CHARIOT SLT-10-30-P-A FESTO 170556
Référence web : A700-A141581
Référence : B2505400012


10 mm 30 P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité Guidage par cage à billes 94 -20, 60 M5
MINI--CHARIOT   SLT-16-10-P-A MINI--CHARIOT SLT-16-10-P-A FESTO 170560
Référence web : A700-A193854


16 mm 10 P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité Guidage par cage à billes 242 -20, 60 M5
Fin de commercialisation
Produit remplacé
MINI--CHARIOT   SLT-16-100-P-A MINI--CHARIOT SLT-16-100-P-A FESTO 170566
Référence web : A700-A251443
Référence : 250540398


16 mm 100 P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité Guidage par cage à billes 242 -20, 60 M5
MINI--CHARIOT   SLT-16-150-P-A MINI--CHARIOT SLT-16-150-P-A FESTO 188413
Référence web : A700-A119728
Référence : B2505400003


16 mm 150 P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité Guidage par cage à billes 242 -20, 60 M5
MINI--CHARIOT   SLT-16-20-P-A MINI--CHARIOT SLT-16-20-P-A FESTO 170561
Référence web : A700-A134275
Référence : 250540418


16 mm 20 P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité Guidage par cage à billes 242 -20, 60 M5
MINI--CHARIOT   SLT-16-40-A-CC-B MINI--CHARIOT SLT-16-40-A-CC-B FESTO 197896
Référence web : A700-A112014


16 mm 40 CC : amortisseur des deux côtés pour capteurs de proximité 5 Guidage par cage à billes 242 -20, 60 M5
MINI--CHARIOT   SLT-16-40-P-A MINI--CHARIOT SLT-16-40-P-A FESTO 170563
Référence web : A700-A179379
Référence : H2505400078


16 mm 40 P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité Guidage par cage à billes 242 -20, 60 M5
MINI--CHARIOT   SLT-20-125-P-A MINI--CHARIOT SLT-20-125-P-A FESTO 188416
Référence web : A700-A121239


20 mm 125 P : Bagues/plaques d'amortissement élastiques des deux côtés pour capteurs de proximité Patin à billes 376 -20, 60 G1/8
MINI--CHARIOT   SLT-20-150-A-CC-B MINI--CHARIOT SLT-20-150-A-CC-B FESTO 197908
Référence web : A700-A232814


20 mm 150 CC : amortisseur des deux côtés pour capteurs de proximité 8 Patin à billes 376 -20, 60 G1/8
×
