MHA1-2X2/2G-1,5-4-4-3 Distributeur à vide FESTO 560372
Référence web : A700-D075591
Référence fabricant : 560372
Référence fabricant : 560372

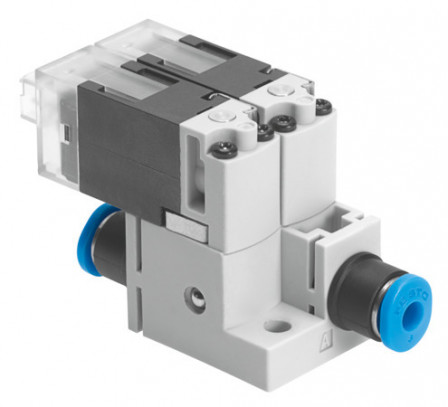

MHA1-2X2/2G-1,5-4-4-3 Distributeur à vide
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur à vide MHA1-2X2/2G-1,5-4-4-3 peut être monté avec une vis sur n'importe quelle surface plate Fonction de distributeur=2x2/2 monostable, fermé, Mode d'actionnement=électrique, Largeur=20 mm, Débit nominal normal=30 l/min, Pression de service=0 - 1,5 bar
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Connecteur mâle KMH |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP40 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé au PPS, Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 992254 |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 1.5 |
| Fonction de distributeur | 2x2/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 0, 1.5 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 30 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-4 |
| Raccord pneumatique 2 | QS-3 |
| Largeur (MM) | 20 |
| Temps de commutation désactivé (MS) | 6 |
| Temps de commutation activé (MS) | 6 |
| Température de stockage (GC) | -20, 60 |
| Raccord pneumatique 11 | QS-4 |
| Matériau joints d'étanchéité | FPM, HNBR, NBR |
| Dimension modulaire (MM) | 20 |
| Commande manuelle auxiliaire | Monostable |
| Fréquence de commutation max. (HZ) | 10 |
| Caractéristiques de bobine | 24 V CC: courant faible 0,7 W, courant élevé 3 W |
| Facteur de marche | 100% |
| Matériau de vis | Acier |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED |
| Longueur de câble max. | 30 m |
| Pression de service réversible (BAR) | -0.95 |
| Compatibilité avec le vide | oui |
| 16ff69d40c720ad3571a68bbe4db9031_L2 | 30 |
| Série | MHA1 |
| Type de produit | Distributeur à vide |
