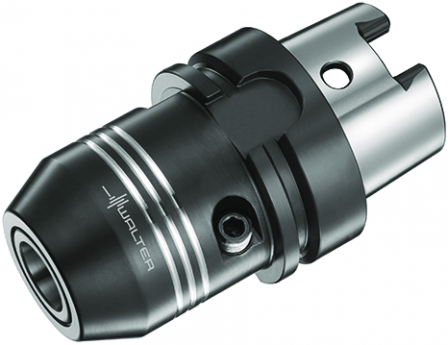

Mandrin de serrage hydraulique DIN 69893-1 A WALTER AK182.H100.090.20
Référence web : I994-B701495
Référence fabricant : AK182.H100.090.20
Référence fabricant : AK182.H100.090.20
Mandrin de serrage hydraulique DIN 69893-1 A
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

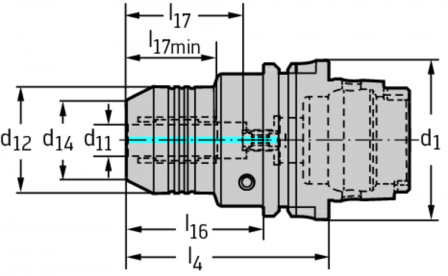

Mandrin de serrage hydraulique DIN 69893-1 A AK182.H • métrique • Pour outils à queue conformes à la norme DIN 1835, forme A • d1=100 • d11=20
Détails techniques
| f8e4a08a0519c1af372f72fe1b4beab8_mm | 38 |
| da3e3cd00c474ad9d025fe1cc892aa02_mm | 52,5 |
| 8d10df828e54804d226e58c8132a8e76_mm | 61 |
| Longueur fonctionnelle l4 (mm) | 90 |
| 3363267f376ece753346375a60963bd4_mm | 51 |
| a2586ecf8a45b145686d549580b476cc_mm | 41 |
| Désignation d'outil Désignation (mm) | AK182.H100.090.20 |
| Poids Poids (kg) | 2,78 |
| Code de la taille de la liaison d1 | HSK-A100 |
| 0305abeba6e6aa89f8c7d0f0be1120a4 | 20 |
| Unité du dimensionnement d'attachement CUB | M |
| Précision d'unité de d'attachement, du côté de la machine CUBPMS | C |
| Précision d'unité d'attachement, du côté de la pièce à usiner CUBPWS | G |
| Sortie du fluide de refroidissement CXSC | 1 |
| 26f70caaf91bcd6f3f23886dd7d7305e_mm | 1000 |
| da1f595ae049c01c1f2c00bfcf5333ba_mm | 200 |
| Type de forme du côté de la pièce FMT | INT |
| Kappa KAP (°) | 0 |
| Longueur fonctionnelle LF (mm) | 39 |
| Longueur de porte-à-faux LPR (mm) | 90 |
| Longueur de queue LS (mm) | 50 |
| eacd930dd9486f2910b029065db35c28_mm | 51 |
| Quantitée résiduelle de réaffûtage OAL (mm) | 140 |
| Angle de rotation phi PHI (°) | 0 |
| Angle de rotation rho RHO (°) | 0 |
| Le tour par minute, max. RPMX (1/min) | 50000 |
| Classification par image TSYC (°) | AK182-HSK |
| Masse (poids) WT (kg) | 2,782 |
| Distance par rapport au Plan XY du côté de la pièce à usiner XYWD (mm) | -90 |
| Distance par rapport au Plan XZ du côté de la pièce à usiner XZWD (mm) | 0 |
| Distance par rapport au Plan YZ du côté de la pièce à usiner YZWD (mm) | 0 |
| Lettre du code numéro de norme J11 | A |
| Identification du numéro de commande J21 | AK182.H100.090.20 |
| Désignation du produit J22 | 403 |
| Identifiant de l'entreprise J3 | W |
| Code de connexion du côté de la pièce J4 | ZYL13G2000**** |
| Code de connexion, du côté de la machine J6 | HSK01C1000$$$$ |
| Puce J7 | 0 |
| Numéro standard Caractéristique NSM | DIN4000-89 |
