Mandrin à pinces DIN69893A-ER HSK-A63 32x75mm HAIMER 32560037
Voir les détails techniques
Références
B3300100179
Web : A589-A197239
Fabricant : 32560037
Mandrin à pinces type ER, ISO 12164-1 (DIN 69893), forme A, HSK 63Modèle : équilibrage précis. En acier cémenté spécial pour les éléments de construction fortement sollicités avec une résistance à la traction du noyau d'un minimum de 1 000 N/ mm2. Toutes les surfaces fonctionnelles traitées avec précision et qualité garantie grâce au double contrôle à 100 %. Plus précis que la norme DIN. Trempé : 58 - 2 HRC Applications : pour le montage de fraises à queue cylindrique dans les pinces de serrage conformes à la norme ISO 15488 (anciennement DIN 6499). Livraison : mandrin à pinces avec écrou de serrage (équilibré, avec revêtement anti-friction permettant une force de serrage élevée), sans arrosage central. Remarque : la cote l2 donne la profondeur d'enfoncement maximale des outils.* sans filetage pour vis de réglage.
| Plage de serrage (mm) | 1,5–20 |
| Pince de serrage | ER32 |

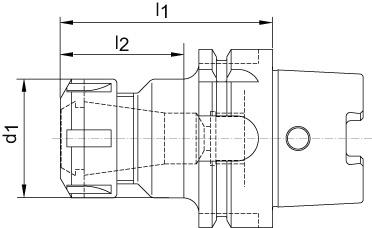

| Ø d1 (mm) | 50 |
| l2 (mm) | 47 |
| l1 (mm) | 75 |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
